2、正常使用下，液晶屏自售出之日起予以保修1年，
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G156XTN02 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
0 ~ 50 °C |
-20 ~ 60 °C |
- |
|
|
适用于： |
工业 |
|||
|
典型特征： |
风景模式，白光LED背光，宽屏 |
|||

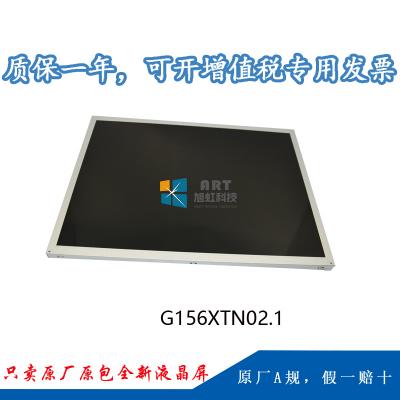

二、友达15.6寸工业液晶模组G156XTN02.1结构特征
|
屏幕尺寸： |
15.6吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1366(RGB)×768 , WXGA |
RGB垂直条状 |
0.084×0.252 mm |
0.252×0.252 mm |
|
|
结构尺寸： |
显示尺寸(H×V) |
可视尺寸(H×V) |
外观尺寸(H×V) |
外观厚度(mm) |
|
344.232(W)×193.536(H) mm |
- |
- |
- |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
16:9(H:V) |
风景模式 |
- |
|
三、友达15.6寸工业液晶模组G156XTN02.1光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
250 cd/m² (Typ.) |
TN，常白显示，透射式 |
500:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
80/80/60/65 (Typ.)(CR≥10) |
6 o'clock |
8 (Typ.)(Tr+Td) (ms) |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
- |
262K (6-bit) |
1.25/1.60 (Max.)(5/13 points) |
|
四、友达15.6寸工业液晶模组G156XTN02.1电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
五、友达15.6寸工业液晶模组G156XTN02.1信号详情
|
信号电气： |
输入电流 |
- |
输入电压 |
- |
|
功率消耗 |
- |
信号接口 |
eDP- |
六、友达15.6寸工业液晶模组G156XTN02.1发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
- |
灯管寿命 |
15K(Min.) (Hours) |
