友达

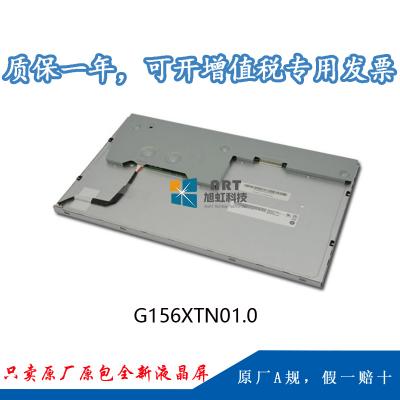

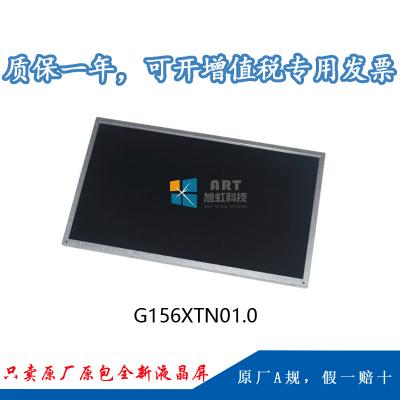

G156XTN01.0

a-Si TFT-LCD , 液晶模组

G156XTN01.0

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-30 ~ 85 °C

-30 ~ 85 °C

-

适用于：

工业

典型特征：

表面雾面，风景模式，宽温，白光LED背光，背光寿命大于5万小时，宽屏

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1366(RGB)×768 ,   WXGA

RGB垂直条状

0.084×0.252 mm

0.252×0.252 mm

结构尺寸：

显示尺寸mm

可视尺寸mm

外观尺寸(mm)

外观厚度

344.232(W)×193.536(H)   mm

350.4(W)×196.94(H)   mm

363.8(W)×215.9(H)   mm

9.1±0.5 mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9 (W : H)

风景模式

厚屏 (PCBA弯折, 厚度≥5.2mm)

安装方式：

Side mounting   holes (8-M2) on left, right bezel

其他参数：

重量

表面处理

860g (Max.)

雾面，Hard coating (3H)，反射率 4.3% (Typ.)

400 cd/m² (Typ.)

TN，常白显示，透射式

500:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

45/45/15/35   (Typ.)(CR≥10)

6 o'clock

8 (Typ.)(Tr+Td)   ms

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

颜色数量

白场色度

45% NTSC   (CIE1931)

16.7M (6-bit +   FRC)

1.33/1.43   (Typ./Max.)(5 points)

翻转扫描：

No

功率消耗

0.66/0.79W   (Typ./Max.)

信号接口

LVDS

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

航空电子

FI-XB30SSL-HF15

1.0 mm

30 pins

1 pcs

LVDS-30P1C8B-170A

可换性

-

灯管形状

-

灯管寿命

50K(Min.)   (Hours)

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

恩得利

3808K-F05N-12R

1.25mm

5pins

1pcs

灯管驱动

含LED驱动器

驱动电气：

输入电压

12±1.2V

输入电流

0.4/0.48A   (Typ./Max.)

功率消耗

4.77/5.72W   (Typ./Max.)

16pcs

-

437×369×313 mm
