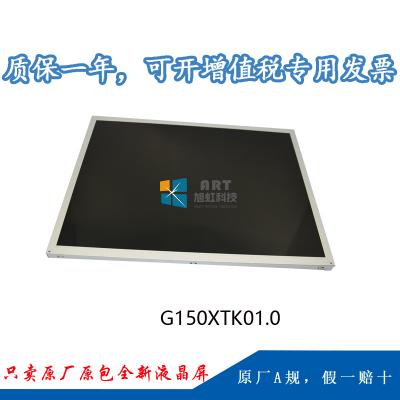

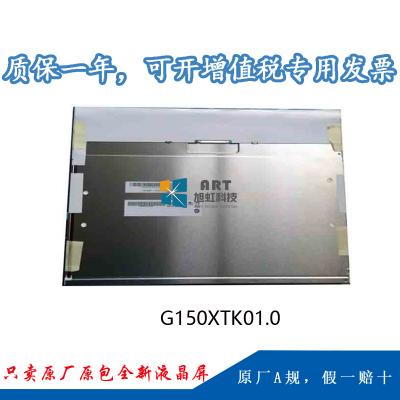

一、友达15寸液晶屏G150XTK01.0应用详情
|
基础信息： |
品牌 |
AUO |
型号 |
G150XTK01.0 |
|
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
适用于 |
工业 |
|
|
最大额定： |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-30 ~ 85 °C |
|
RoHS |
RoHS |
抗振能力 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，带触摸屏，白光LED背光，背光寿命大于7万小时，信号端子正装 | |||
二、友达15寸液晶屏G150XTK01.0光学详情
|
基础信息： |
亮度(cd/m²) |
390 (Typ.) |
对比度 |
700:1 (Typ.) (透射) |
|
最佳角度 |
- |
响应速度 |
5.7/2.3 (Typ.)(Tr/Td) ms |
|
|
可视角度 |
80/80/70/80 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.313; Wy:0.329 |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
60% NTSC (CIE1931) |
白场变动 |
1.25/1.33 (Typ./Max.)(9 points) |
三、友达15寸液晶屏G150XTK01.0结构详情
|
像素特征： |
分辨率 |
1024(RGB)×768 , XGA |
像素配置 |
RGB垂直条状 |
|
点间距(W×H) |
0.099×0.297 mm |
像素间距(W×H) |
0.297×0.297 mm |
|
|
结构尺寸： |
显示尺寸 |
304.128(W)×228.096(H) mm |
外观尺寸 |
326.5(W)×253.5(H) mm |
|
可视尺寸 |
- |
外观厚度 |
10.0 (Max.) mm |
|
|
外观特征： |
物理特征 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
4:3 |
外观形状 |
- |
|
|
触摸屏： |
控制器 |
含有控制器 |
接口 |
USB |
|
同时触点 |
5点触摸 |
触摸技术 |
投射电容触摸屏, On-Cell |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他详情： |
重量 |
1.15Kgs (Max.) |
表面处理 |
雾面，Hard coating (3H) |
四、友达15寸液晶屏G150XTK01.0电子详情
|
刷新频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
6.9W (Typ.) |
五、友达15寸液晶屏G150XTK01.0信号详情
|
信号电气： |
输入电流 |
450/750mA (Typ./Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功耗 |
- |
信号接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
逻辑电压： |
1.49/2.5W (Typ./Max.) |
|||||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
信盛精工 |
MSB240420E |
1 pcs |
1.25mm |
20pins |
LVDS-20P1C8B-135A |
|
六、友达15寸液晶屏G150XTK01.0发光详情
|
灯管特征： |
灯管类型 |
WLED |
背光可换性 |
No |
位置 |
侧入式光源 |
|
数量 |
- |
灯管形状 |
- |
寿命 |
70K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
恩得利 |
3808K-F05N-12R |
1 pcs |
1.25 mm |
5 pins |
||
|
背光驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电流 |
0.45A (Typ.) |
输入电压 |
12.0±1.2V |
||
|
功耗 |
5.4W (Typ.) |
|||||
六、友达15寸液晶屏G150XTK01.0包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
15 pcs / 箱 |
434×380×353 mm |
20.0 Kgs |
