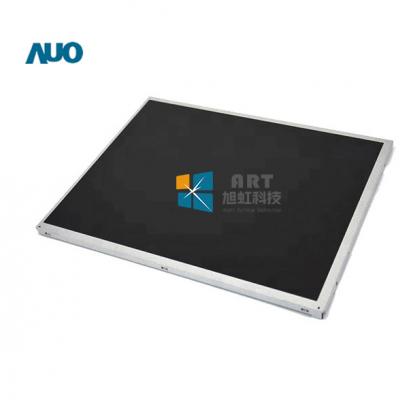

1、我公司G150XAN02.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，
G150XAN02.1：800nits、89/89/89/89、-20 ~ 75 °C。
友达2019年8月5号第一批出货，8月10号到香港，我司已经第一批定到样品20pcs，8月15号可以到杭州仓库，有兴趣的客户欢迎来询。
一、友达液晶模组G150XAN02.1 应用详情| 基本信息： | 面板品牌 | 友达光电（AUO） | 面板型号 | G150XAN02.1 |
| 面板尺寸 | 15.0英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD,液晶模组 | |||
| 工作环境： | 工作温度 | -20 ~ 75 °C | 存储温度 | -20 ~ 75 °C |
| RoHS | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征： | 表面雾面，广视角，风景模式，高亮度，白光LED背光，背光寿命大于5万小时，信号端子正装 | |||
二、友达液晶模组G150XAN02.1 结构详情
| 像素特征： | 像素数量 |
1024(RGB)×768 , XGA
|
点间距 | 0.099×0.297 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297 mm (H×V) | |
| 结构尺寸： | 显示区域 | 304.128×228.096 mm (H×V) | 可视区域 | 309.9×236.36 mm (H×V) |
| 外观尺寸 | 326.5×253.5 mm (H×V) | 外观厚度 | 9.0 (Max.) mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 9.0 (Max.) mm |
| 宽高比 | 4:3 (H:V) | 外观形状 | - | |
| 安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : | 重量 | 920g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G150XAN02.1 光学详情
| 基本信息： | 面板亮度 | 800 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.2M (6-bit + FRC) |
| 色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 60% | sRGB覆盖率 | 78% |
| Adobe RGB覆盖率 | 62% | DCI-P3覆盖率 | 62% | |
| 显示性能： | 室外可视 | 是 | 投射系数 | - |
四、友达液晶模组G150XAN02.1电子详情
| 工作频率： | 60Hz |
| 翻转扫描： | No |
| 功率消耗： | 12.13W (Typ.) |
五、友达液晶模组G150XAN02.1 背光详情
| 背光特征： | 灯管类型 | WLED | 是否可换 | No | 灯管寿命 | 50K(Min.) (Hours) |
| 数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 接口特征： | 类型 | 端子 | 位置 | - | 灯管驱动 | 含LED驱动器 |
| 接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 恩得利 | 3808K-F05N-12R | 1.25mm | 5pins | 1pcs | ||
| 驱动电气： | 电压输入 | 12.0±1.2V | 电流输入 | 0.90/0.98A (Typ./Max.) | ||
| 功耗 | 10.74/11.78W (Typ./Max.) | |||||
六、友达液晶模组G150XAN02.1信号详情
| 信号系统： | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | ||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 0.42/0.51A (Typ./Max.) | |
| 功耗 | 1.39/1.68W (Typ./Max.) | ||||
| 接口特征： | 类型 | 端子 | 位置 | 背面 | |
| 端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| 信盛精工 | MSB240420HD | 1.25mm | 20pins | 1pcs | |
七、友达液晶模组G150XAN02.1 包装详情
| 包装箱： | 数量 | 重量 | 尺寸（L*W*H） |
| 20pcs/箱 | 20Kgs | 430*370*350mm |
