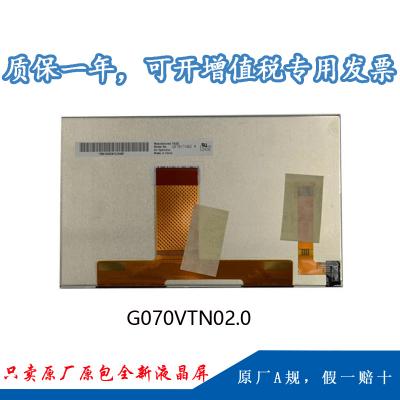

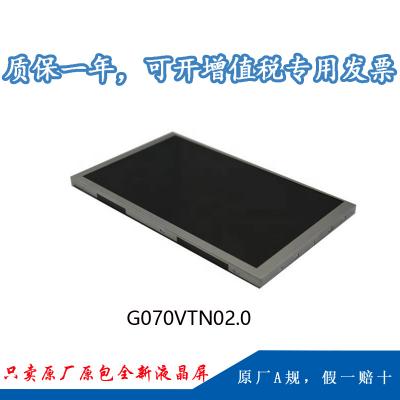

1、我公司G070VTN02.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年.
一、友达7寸G070VTN02.0工业液晶屏应用详情：
|
基本信息 : |
面板品牌 | auo | 面板型号 | G070VTN02.0 |
| 面板尺寸 | 7英寸 | 面板应用 | 工业，户外高亮 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境: | 工作温度 | -30 ~ 70 °C | 存储温度 | -40 ~ 95 °C |
| RoHS状态 | RoHS | 耐振动性 | 2.9G (28.4 m/s²) | |
| 典型特征: | 表面雾面，风景模式，宽温，3G抗震，超高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
| 生产状态： | 预计2018年12月停产 | |||
二、友达7寸G070VTN02.0工业液晶屏光学特征：
|
基本信息： |
面板亮度 | 可视角度(L/R/U/D) | 反应时间 (ms) |
| 1500cd/m² (Typ.) | 65/65/50/60 (Typ.)(CR≥10) | 12/18 (Typ.)(Tr/Td) | |
| 工作模式 | 对比度 | ||
| TN，常白显示，透射式 | 600 : 1 (Typ.) (透射) | ||
|
显示颜色 : |
色域 | 显示颜色 | 白色色度 |
| 66% NTSC (CIE1931) |
262K (6-bit) |
X:0.306; Y:0.328 | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | ||
| 显示性能： | 阳光下可视性 | 是 |
三、友达7寸G070VTN02.0工业液晶屏结构特征
| 面板尺寸: | 7.0英寸 | |||
| 像素特征 : | 像素数量 | 像素布局 | 像素间距 (mm) | 点间距 (mm) |
| 800(RGB)×480 , WVGA | RGB垂直条状 | 0.1905×0.1905 | 0.0635×0.1905 | |
| 结构尺寸： | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
| 152.4(H) × 91.44(V) | 155.41(H) × 94.66(V) | 169(H) × 103.51(V) | 6.22±0.3 mm | |
| 外观特征 : | 物理形状 | 风景肖像 | 宽高比 | |
| 平面矩形 | 风景模式 | 15:9 (H:V) | ||
| 其它详情 : | 重量 | 表面处理 | ||
| 157g (Typ.) | 雾面，Hard coating (3H) | |||
四、友达7寸G070VTN02.0工业液晶屏电子特征
| 翻转扫描： | 翻转 (水平/垂直) |
| 工作频率 : | 60Hz |
五、友达7寸G070VTN02.0工业液晶屏背光特征
| 灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命(小时) | |
| WLED | 侧入式光源 | 8S2P | 2串 | 10K(Min.) | ||
| WLED电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
| 25.6/27.2V (Typ./Max.) | 100mA (Typ.) | 5.44W (Max.) | ||||
| 接口特征 : | 背光驱动 | 类型 | ||||
| 无 | FPC | |||||
| 接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
| 1.0 mm | 8 pins | 1 pcs | BLE-8PINS-AANCCNNN | |||
六、友达7寸G070VTN02.0工业液晶屏信号特征
| 驱动电气 : | 电压供应 | 电流供应 | 功率消耗 |
| 3.3/11.0/20.0/-10.0V (Typ.)(VDD/AVDD/VGH/VGL) | 11.6/22.2/0.22/0.27mA (Typ.)(IDD/AIDD/IGH/IGL) | 290mW (Typ.) | |
| 信号逻辑电压 : | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | ||
| 接口特征 ： | 信号系统 | 类型 | |
| Parallel RGB (1 ch, 6-bit) | FPC | ||
| FPC详情 ： | 脚间距 | Pin 数量 | 数量 |
| 0.5 mm | 50 pins | 1 pcs | |
七、友达7寸G070VTN02.0工业液晶屏包装特征
| 包装箱 : | 数量 | 重量 |
| 60 pcs / 箱 | 15 Kgs |
