7.0寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

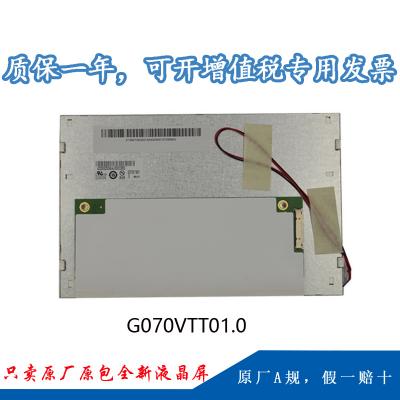

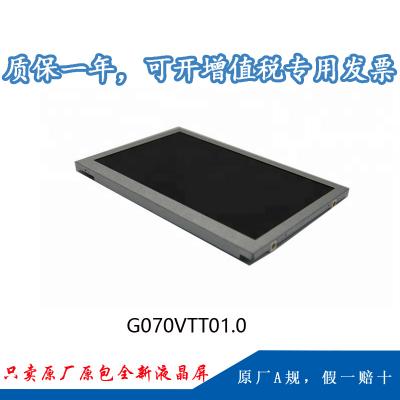

  • 型号:G070VTT01.0
  • 品牌:友达 (AUO)
  • 尺寸:7.0英寸
  • 分辨率:800×480
  • 亮度:380 cd/m² (Typ.)
  • 视角:65/65/50/60 (Typ.)(CR≥10)
  • 接口:RGB
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数

1、我公司G070VTN02.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年。


一、友达7寸工业液晶模组G070VTT01.0应用特征

基本信息:

品牌

型号

屏幕类型

其它名称

友达

G070VTT01.0

a-Si TFT-LCD , 液晶模组

-

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-20 ~ 70 °C

-30 ~ 80 °C

1.5G (14.7 m/s²)

适用于:

工业

典型特征:

表面雾面,风景模式,带触摸屏,白光LED背光,宽屏


二、友达7寸工业液晶模组G070VTT01.0结构特征

屏幕尺寸:

7.0英寸

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

800×480(RGB) ,   WVGA

RGB垂直条状

0.1905×0.0635 mm   (H×V)

0.1905×0.1905 mm   (H×V)

结构尺寸:

显示尺寸mm

可视尺寸mm

外观尺寸mm

外观厚度(mm)

152.4×91.44 mm   (H×V)

-

165×105.8 mm   (H×V)

4.51±0.3 mm

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

15:9 (H:V)

风景模式

-

触摸屏:

同时触点

-

信号

-

控制器

不含控制器

触摸屏

4线电阻触摸屏

安装方式:

Without

其它参数 :

重量

159±16g

表面处理

雾面,Hard coating (3H)



三、友达7寸工业液晶模组G070VTT01.0光学特征

基本信息:

亮度(cd/m²)

光学模式

对比度

380 cd/m² (Typ.)

TN,常白显示,透射式

500:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

65/65/50/60   (Typ.)(CR≥10)

6 o'clock

12/18   (Typ.)(Tr/Td) (ms)

色度

Wx:0.313;   Wy:0.329

色彩性能:

色域

颜色数量

亮度均匀性

50% NTSC   (CIE1931)

262K (6-bit)

1.33/1.43   (Typ./Max.)(9 points)



四、友达7寸工业液晶模组G070VTT01.0电子特征

刷新频率:

60Hz

翻转扫描:

No

时序控制 (T-CON) :

Embedded T-CON



五、友达7寸工业液晶模组G070VTT01.0信号详情

背光特征:

灯管类型

WLED

数量

8S3P

灯管寿命

10K(Min.)   (Hours)

是否可换

-

灯管形状

3串

位置

侧入式光源

接口特征 :

类型

FPC

位置

-

灯管驱动

接口详情

品牌

型号

脚间距

脚数

数量



0.5 mm

6 pins

1 pcs

灯管电气:

电压供应

25.6/28V   (Typ./Max.)

电流供应

20/22mA   (Typ./Max.)

功率消耗

1.536/1.536W   (Typ./Max.)



六、友达7寸工业液晶模组G070VTT01.0发光详情

信号系统:

Parallel RGB (1   ch, 6-bit)

信号逻辑电压

-

信号电气:

电压输入

3.3V (Typ.)

电流输入

100/120mA   (Typ./Max.)

功耗

330/396mW   (Typ./Max.)

接口特征:

类型

FPC

位置

-



端子详情:

品牌

型号

脚间距

脚数

数量

-

-

0.5mm

40pins

1pcs



七、友达7寸工业液晶模组G070VTT01.0包装详情

包装箱:

数量

重量

尺寸 (L×W×H)

60 pcs / 箱

12.0 Kgs

608×361×226 mm


提示:以上G070VTT01.0所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
