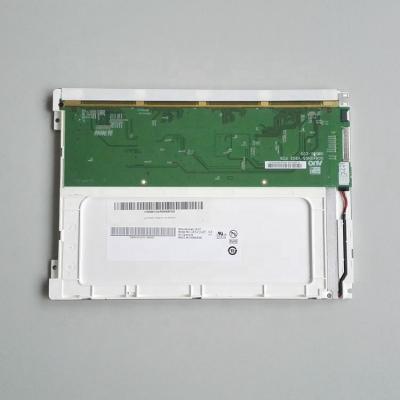

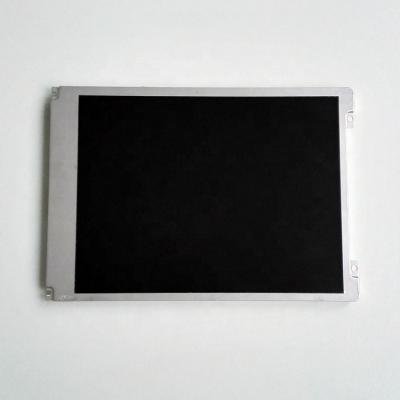

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

对角尺寸

8.4”

应用环境：

存储温度

-30 ~ 80 °C

工作温度

-30 ~ 80 °C

RoHS

RoHS

抗振性能

1.5G (14.7 m/s²)

典型特征 :

宽温，背光易换，白光LED背光，背光寿命大于5万小时，含LED驱动器，上/下/左/右翻转显示，6/8位灰阶可选，表面雾面

像素排列

RGB垂直条状

像素间距(mm)

0.213×0.213 (H×V)

结构尺寸 :

显示区域(mm)

170.4(H) × 127.8(V)

开口区域(mm)

174.15(H) × 131.2(V)

外观尺寸(mm)

203(H) × 142.5(V)

外观厚度(mm)

8.0 (Typ.)

外观特征 :

物理形状

平面矩形

外观样式

-

宽高比

4:3 (H:V)

风景肖像

风景模式

安装方式 :

Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel

其它参数:

重量

250g (Typ.)

表面处理

雾面，Hard coating (3H)

可视角度

80/80/80/60 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

20/10 (Typ.)(Tr/Td)

色彩性能 :

白色坐标

Wx:0.310; Wy:0.330

支持颜色

262K/16.2M (6-bit / 6-bit + FRC)

色温

6638K

亮度均匀性

1.33/1.43 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

52%

sRGB覆盖率

72%

Adobe RGB覆盖率

54%

DCI-P3覆盖率

54%

Rec.2020覆盖率

39%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

翻转扫描 :

翻转 (水平/垂直)

功率总耗 :

2.94W (Typ.)

功率消耗

0.9/1.2W (Typ./Max.)

信号类型：

LVDS (1 ch, 6/8-bit)

接口特征 :

位置

-

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

广濑电机

DF19LA-20P-1H

1.0 mm

20 pins

1 pcs

LVDS-20P1C8B-140A

是否可换

Replaceable

形状

-

寿命

50K(Min.) Hours

灯管电气 :

电压供应

19.6/20.4V (Typ./Max.)

电流供应

43mA (Typ.)

功率消耗

1.76W (Typ.)

接口特征 :

位置

-

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

恩得利

3808K-F04N-02R

1.25 mm

4 pins

1 pcs

光源驱动 :

含LED驱动器

驱动电气 :

电压供应

10.8/12.0/12.6V (Min./Typ./Max.)

电流供应

0.17A (Typ.)

功率消耗

2.04/2.14W (Typ./Max.)

30 pcs / box

12 Kgs

405×328×301 mm (L×W×H)
