8.4寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 8.4寸 >
  • LSA40AT9001
  • LSA40AT9001

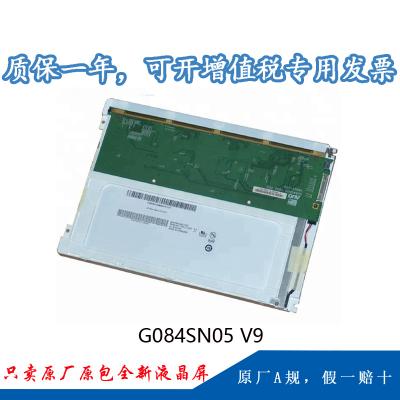

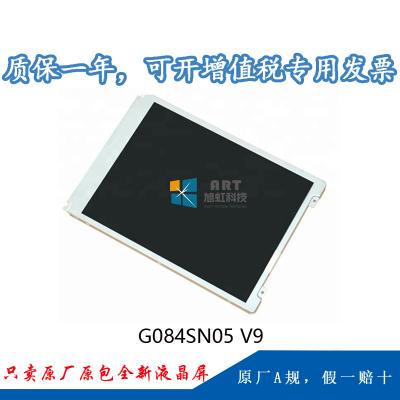

  • 型号:G084SN05 V9
  • 品牌:友达 (AUO)
  • 尺寸:8.4英寸
  • 分辨率:800×600
  • 亮度:450 cd/m² (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态: 量产中
技术参数

1、我公司G084SN05 V9为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年。


一、友达8.4寸宽温工控液晶屏G084SN05 V9基本参数

品牌

友达 (AUO)

型号名称

G084SN05 V9

屏幕尺寸

8.4英寸

屏幕类型

液晶模组, a-Si TFT-LCD

分辨率

800(RGB)×600 [SVGA]

像素配置

RGB垂直条状

显示尺寸

170.4 × 127.8 mm (H×V)

外观尺寸

203*142.5*8 mm (H×V×D)

可视尺寸

174.15 × 131.2 mm (H×V)

表面处理

雾面,Hard coating (3H)

亮度

450 (cd/m²)(Typ.)

对 比 度

600 : 1 (Typ.) [透射]

最佳角度

6 o'clock

光学模式

TN,常白显示,透射式

可视角度

80/80/80/60 (Typ.(CR≥10)

响应速度

20/10 (Typ.)(Tr/Td) ms

颜色数量

262K/16.2M , 45%[CIE1931]

背光类型

2 strings WLED , 50K小时 , 含LED驱动器

屏幕重量

250g (Typ.)

适用于

工业

刷新频率

60Hz

触摸功能

信号系统

LVDS (1 ch, 6/8-bit) , 端子 , 20 pins

功耗

2.94W (Typ.)

供应电压

3.3V (Typ.)

温度范围

存储温度: -30 ~ 85 °C    工作温度: -30 ~ 85 °C


二、友达8.4寸宽温工控液晶屏G084SN05 V9信号详情

接口类型

LVDS (1 ch, 6/8-bit)





信号电气:

电压输入

3.3V (Typ.)

电流输入

270/330mA (Typ./Max.)

FPC详情 :

脚间距

1.0 mm

数量

1 pcs



脚数

20 pins

信号电气功耗




三、友达8.4寸宽温工控液晶屏G084SN05 V9背光详情

背光类型

WLED

是否可换

Replaceable

背光数量

2 strings

灯管形状

2串

背光寿命

50K(Min.) (Hours)

位置

侧入式光源(底部)

电压输入



电流输入



灯管电气功耗

1.92W (Typ.)

类型

端子

驱动电气功耗

2.04/2.14W(Typ./Max.)

背光驱动

含LED驱动器


四、友达8.4寸宽温工控液晶屏G084SN05 V9包装详情

包装箱:

数量

重量

尺寸 (L×W×H)



30 pcs / 箱

12.0 Kgs

405×328×301 mm

提示:以上所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
