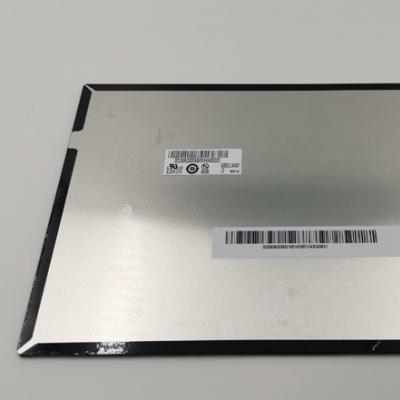

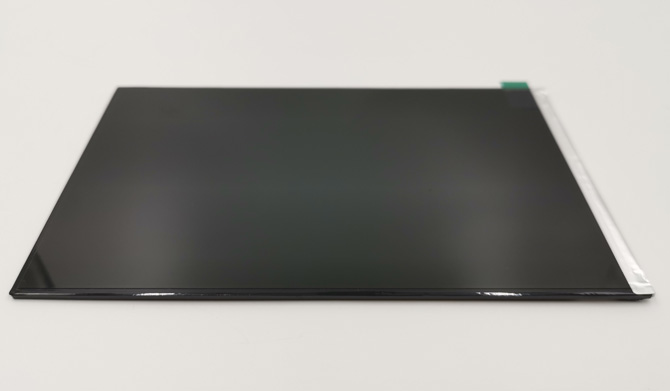

面板尺寸

8.0英寸

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组

工作环境 :

工作温度

-10 ~ 60 °C

存储温度

-20 ~ 70 °C

RoHS状态

RoHS

耐振动性

1.5G (14.7 m/s²)

典型特征 :

肖像模式，白光LED背光，表面镜面

像素布局

RGB垂直条状

像素间距

0.0897×0.0897 mm (H×V)  [283PPI]

结构尺寸 :

显示区域

107.64×172.224 mm (H×V)

可视区域

-

外观尺寸

114.6×184.125 mm (H×V)

外观厚度

2.3/3.95 (Max.) mm

外观特征 :

外观形状

平面矩形

风景肖像

肖像模式

宽高比

10:16 (H:V)

外观形状

-

安装孔位 :

Without

其它特征 :

重量

70.4±7g

表面处理

镜面 (Haze 0%)

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

AHVA，常黑显示，透射式

最佳视角

全视角

反应时间

25 (Typ.)(Tr+Tf) (ms)

色彩性能 :

白色色度

Wx:0.300; Wy:0.330

显示颜色

16.7M (8-bit)

色温

7203K

亮度变动

1.18/1.25 (Typ./Max.)(5 points)

1931色域 :

NTSC比值

76%

sRGB覆盖率

88%

Adobe RGB覆盖率

78%

DCI-P3覆盖率

78%

Rec.2020覆盖率

57%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

翻转扫描 :

No

功率消耗 :

1.9W (Max.)

驱动IC :

HX8279

数量

7S3P

灯管形状

3串

位置

侧入式光源

灯管电气 :

电压输入

20.16/20.30V (Typ./Max.)

电流输入

23mA (Typ.)

功耗

1.39/1.40W (Typ./Max.)

接口特征 :

类型

包含在屏信号接口中

位置

-

灯管驱动

无

信号电气 :

电压输入

3.3V (Typ.)

电流输入

150mA (Max.)

功耗

0.5W (Max.)

接口特征 :

类型

端子

位置

-

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

广濑电机

FH34SRJ-40S-0.5SH(50)

0.5 mm

40 pins

1 pcs

66 pcs / 箱

10.2 Kgs

520×340×250 mm
