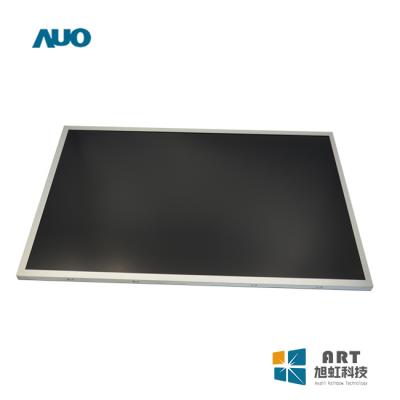

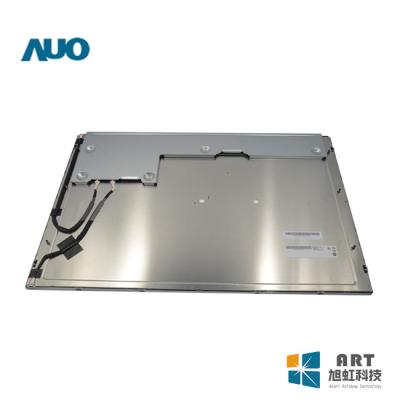

屏幕类型

a-Si TFT-LCD , 液晶模组

其他名称

G240HW01.1

屏幕尺寸

24”

适用于

工业

最大额定值：

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

抗振能力

-

RoHS

RoHS

典型特征：

广色域，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽屏，信号端子正装

最佳角度

全视角

响应速度

16/9 (Typ.)(Tr/Td) (ms)

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

AMVA3，常黑显示，透射式

色彩性能：

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色域

72% NTSC (CIE1931)

白场变动

1.25/1.33 (Typ./Max.)(9 points)

点间距

0.09225×0.27675 mm(W×H)

像素间距

0.27675×0.27675 mm(W×H)

结构尺寸：

显示尺寸

531.36(W)×298.89(H) mm

外观尺寸

556(W)×323.2(H) mm

可视尺寸

535.36(W)×302.89(H) mm

外观厚度

17.0 (Max.) mm

外观特征 :

物理形状

平面矩形

风景肖像

风景模式

宽高比

16:9(W:H)

外观形状

-

安装方式：

Side mounting holes (4-M3) on left, right   bezel

其他详情：

重量

2.30±0.2Kgs

表面处理

雾面，Hard coating (3H)

翻转扫描 :

No

功率总耗 :

23.3W (Typ.)

功耗

4.5/6.0W (Typ./Max.)

信号接口

LVDS (2 ch, 8-bit)

接口特征：

位置

背面

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

航空电子

FI-XB30SRL-HF11

1pcs

1.0mm

30pins

LVDS-30P2C8B-150A

数量

10S7P

灯管形状

7串

寿命

50K(Min.) (Hours)

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MS24049HJ

1pcs

1.25mm

9pins

背光驱动：

含LED驱动器

驱动电气：

输入电流

1.2A（Typ.）

输入电压

12.0V (Typ.)

功耗

14.4/17.3W (Typ./Max.)

8 pcs / 箱

413×282×661 mm(L×W×H)

-
