其他尺寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 其他尺寸 >
  • LSA40AT9001
  • LSA40AT9001

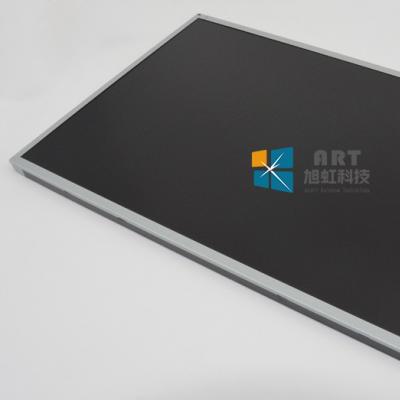

  • 型号:G220SVN01.0
  • 品牌:友达 (AUO)
  • 尺寸:22英寸
  • 分辨率:1680×1050
  • 亮度:250 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)
  • 接口:LVDS
  • 工作温度:0 ~ 50 °C
  • 当前生产状态: 已停产
技术参数

1、我公司G220SVN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达22寸工业液晶模组G220SVN01.0 应用详情



基础信息:

面板品牌

AUO

面板型号

G220SVN01.0

面板尺寸

22.0英寸

面板应用

工业,游戏

面板类型

a-Si TFT-LCD , 液晶模组

工作环境:

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS



典型特征:

表面雾面,广视角,风景模式,白光LED背光,宽屏,信号端子正装





二、友达22寸工业液晶模组G220SVN01.0 结构详情



像素特征:

像素数量

1680(RGB)×1050 , WSXGA+

点间距

0.094×0.282 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.282×0.282 mm (H×V)

结构尺寸:

显示区域

473.76×296.1 mm (H×V)

可视区域

477.7×300.1 mm (H×V)

外观尺寸

493.7×320.1 mm (H×V)

外观厚度

15.75 (Max.) mm

外观特征:

外观形状

平面矩形

风景肖像

风景肖像

宽高比

16:10 (H:V)

外观形状

-

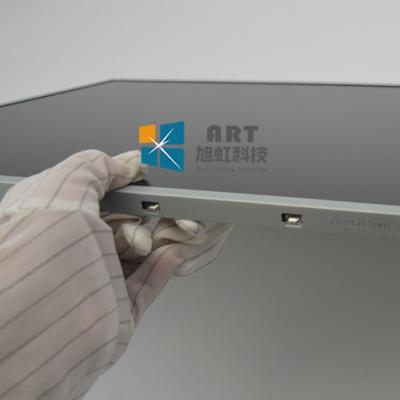

安装孔位 :

Side mounting holes (4-M3) on left, right   bezel

其它特征 :

重量

2.10Kgs (Typ.)

表面雾面

雾面,Hard coating (3H)



三、友达22寸工业液晶模组G220SVN01.0 光学详情



基本信息:

面板亮度

250 cd/m² (Typ.)

对比度

2000:1 (Typ.) (透射)

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

MVA,常黑显示,透射式

最佳视角

全视角

反应时间

15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) (ms)

色彩性能:

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (6-bit + Hi-FRC)

色域

70% NTSC (CIE1931)

亮度变动



1.25/1.33 (Typ./Max.)(9 points)





四、友达22寸工业液晶模组G220SVN01.0 电子详情

工作频率:

60Hz

翻转扫描:

No

功率消耗 :

28W (Typ.)



五、友达22寸工业液晶模组G220SVN01.0 背光详情

背光特征:

灯管类型

WLED

是否可换

-

灯管寿命

30K(Typ.) (Hours)

数量

-

灯管形状

-

位置

侧入式光源(顶部和底部)

接口特征:

类型

端子

位置

背面

灯管驱动

含LED驱动器

接口详情:

品牌

型号

脚间距

脚数

数量

接口定义

信盛精工

MS24049HJ

1.25mm

9pins

1pcs



驱动电气:

电压输入

10.8/12.0/12.6V (Min./Typ./Max.)

电流输入

1.8/2.1A (Typ./Max.)

功耗

21.6/25.2W (Typ./Max.)



六、友达22寸工业液晶模组G220SVN01.0 信号详情

信号系统:

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气:

电压输入

5.0V (Typ.)

电流输入

1.2/1.3A (Typ./Max.)

功耗

6.0/6.5W (Typ./Max.)

接口特征:

类型

端子

位置

背面

端子详情:

品牌

型号

脚间距

脚数

数量

接口

航空电子

FI-XPB30SRLA-HF11

1.0mm

30pins

1pcs

LVDS-30P2C8B-160A



七、友达22寸工业液晶模组G220SVN01.0 包装详情

包装箱:

数量

重量

尺寸

7 pcs / 箱

2.4 Kgs (Typ.)

585×284×429 mm
