京东方

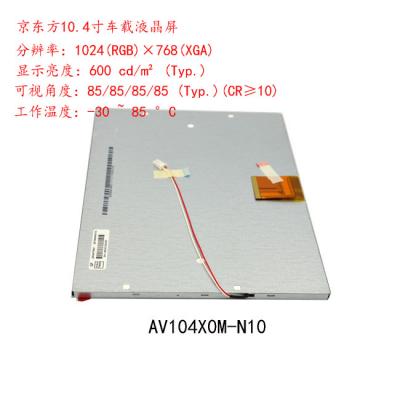

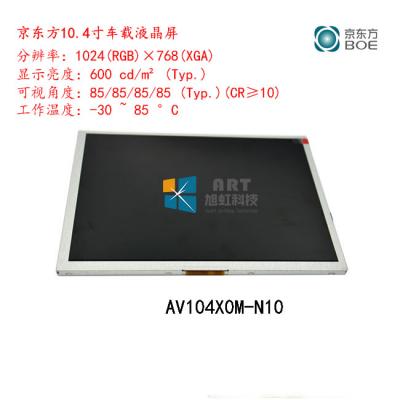

AV104X0M-N10

a-Si TFT-LCD , 液晶模组

-

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-30 ~ 85 °C

-40 ~ 95 °C

-

适用于：

车载显示，工业

典型特征：

6/8位灰阶可选，广视角，风景模式，宽温，高亮度，白光LED背光，背光寿命大于5万小时，180°翻转显示

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1024(RGB)×768 ,   XGA

RGB垂直条状

0.0685×0.2055 mm

0.2055×0.2055 mm

结构尺寸：

显示尺寸mm

可视尺寸mm

外观尺寸(mm)

外观厚度

210.4(W)×157.8(H)   mm

215.4(W)×161.8(H)   mm

230(W)×180.2(H)   mm

10.5 (Typ.) mmmm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3 (W : H)

风景模式

安装方式：

Side mounting   holes (4-M3) on left, right bezel

其他特征：

表面防护

重量

表面处理

TBD

-

600 cd/m² (Typ.)

ADS，常黑显示，透射式

1100:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

80/80/80/80   (Typ.)(CR≥10)

全视角

30 (Typ.)(Tr+Td)   ms

色彩性能：

色域

颜色数量

白场色度

70% NTSC   (CIE1931)

262K/16.7M   (6-bit / 6-bit + Hi-FRC)

-

翻转扫描：

翻转 (180°)

TBD

3.3V (Typ.)

5.28W (Typ.)

接口特征：

位置

类型

信号类型

-

端子

LVDS (1 ch,   6/8-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

意力速

IMSA-9686S-20B-GF4N

1pcs

0.5mm

20pins

LVDS-20P1C8B-010H

WLED

侧入式光源

2串

11S2P

50K(Typ.)   (Hours)

-

灯管电气：

电压供应

33.0V (Typ.)

电流供应

80mA (Typ.)

功率消耗

4.75/5.28/5.98W   (Min./Typ./Max.)

接口特征：

位置

类型

-

FPC

型号

数量

脚间距

脚数

脚定义

4pcs

1.0mm

4pins

背光驱动：

无
