  • LSA40AT9001
  • LSA40AT9001

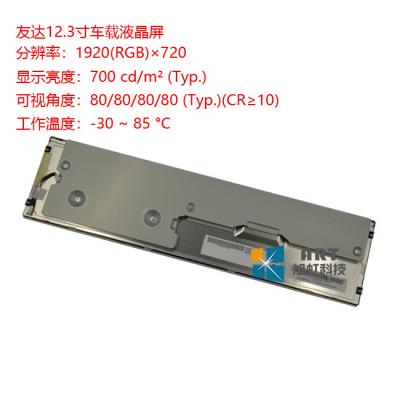

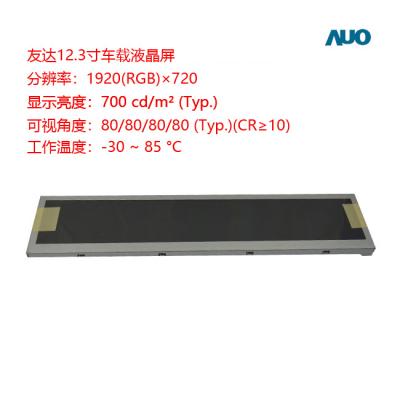

  • 型号:C123HAN02.1
  • 品牌:友达 (AUO)
  • 尺寸:12.3英寸
  • 分辨率:1920×720
  • 亮度:700 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)
  • 接口:LVDS
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:已停产
技术参数
1、我公司C123HAN02.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达12.3寸车载液晶模组C123HAN02.1应用特征



基本信息:

品牌

型号


屏幕类型

其它名称

友达

C123HAN02.1

a-Si TFT-LCD , 液晶模组

-

最大额定:

RoHS

工作温度


存储温度

抗振能力

RoHS

-30 ~ 85 °C

-40 ~ 95 °C

-

适用于:

车载

典型特征:

广色域,表面雾化,广视角,风景模式,宽温,超高亮度,白光LED背光,超宽屏



二、友达12.3寸车载液晶模组C123HAN02.1结构特征

屏幕尺寸:

12.3吋

像素特征:

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1920(RGB)×720

RGB垂直条状

0.0507×0.1521 mm

0.1521×0.1521 mm

结构尺寸:

显示尺寸mm

可视尺寸mm

外观尺寸(mm)

外观厚度

292.032(W)×109.512(H)

293.94(W)×111.42(H)

310.75(W)×129.86(H)

12.08/16.23   (Typ./Max.) mm

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

8:3 (W : H)

风景模式



安装方式:

Rear mounting   Pole (5 pcs)

其他特征:

表面防护

重量

表面处理



TBD

雾面



三、友达12.3寸车载液晶模组C123HAN02.1光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

700 cd/m² (Typ.)

AHVA,常黑显示,透射式

1000:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

80/80/80/80   (Typ.)(CR≥10)

全视角

15/20   (Typ.)(Tr/Td)

色彩性能:

色域

颜色数量

白场色度

80% NTSC   (CIE1931)

16.7M (8-bit)

Wx:0.311;   Wy:0.317



四、友达12.3寸车载液晶模组C123HAN02.1电子特征

刷新频率:

60Hz

翻转扫描:

NO



五、友达12.3寸车载液晶模组C123HAN02.1信号特征

信号电气:

电流输入

电压输入

功耗

TBD

3.3V (Typ.)

-

接口特征:

位置

类型

信号类型

-

端子

LVDS (2 ch, 8-bit)

信号接口:

品牌

型号

数量

脚间距

脚数

脚定义

广濑电机

FH41-40S-0.5SH(05)

1pcs

0.5mm

40pins

-



六、友达12.3寸车载液晶模组C123HAN02.1背光特征



背光特征:

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

4串

8S4P

10K(Min.)

-

灯管电气:

电压供应

24/27.2V   (Typ./Max.)

电流供应

80mA (Typ.)

接口特征:

位置

类型

-

FPC



型号

数量

脚间距

脚数

脚定义



1pcs

0.5mm

10pins



背光驱动:



七、友达12.3寸车载液晶模组C123HAN02.1包装详情

包装箱:

每箱数量

重量

包装箱尺寸

21pcs/箱

15 Kgs

650×410×260 mm   (L×W×H)
