  • LSA40AT9001
  • LSA40AT9001

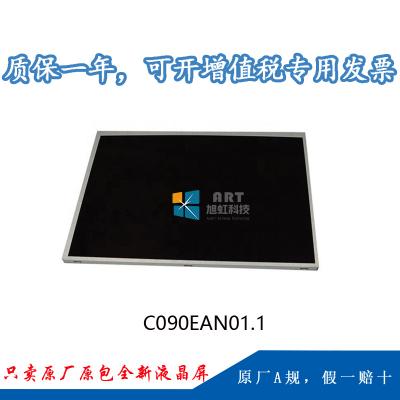

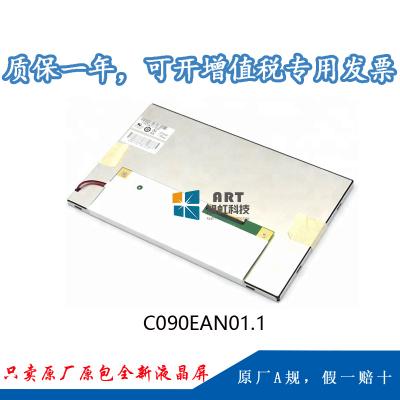

  • 型号:C090EAN01.1
  • 品牌:友达 (AUO)
  • 尺寸:9.0英寸
  • 分辨率:1280×720
  • 亮度:680 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)
  • 接口:LVDS
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:已停产
技术参数
1、我公司C090EAN01.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达9寸车载液晶模组C090EAN01.1 应用详情

基础信息: 品牌 友达 型号 C090EAN01.1
类型 a-Si TFT-LCD , 液晶模组 应用产品 车载显示
应用环境: 存储温度 -40 ~ 95 °C 工作温度 -30 ~ 85 °C
RoHS RoHS 抗振性能 2.9G (28.4 m/s²)
典型特征: 表面雾面,广视角,风景模式,宽温,3G抗震,高亮度,白光LED背光,宽屏,上/下/左/右翻转显示

二、友达9寸车载液晶模组C090EAN01.1结构详情

像素特征: 解析度 1280(RGB)×720 , WXGA 点间距(mm) 0.05175×0.15525 (H×V)
像素排列 RGB垂直条状 像素间距(mm) 0.15525×0.15525 (H×V)
结构尺寸: 显示区域(mm) 198.72(H) × 111.78(V) 开口区域(mm) 202.02(H) × 114.74(V)
外观尺寸(mm) 210(H) × 126.8(V) 外观厚度(mm) 7.1 (Typ.)
外观特征: 物理形状 平面矩形 外观样式 -
宽高比 16:9 (H:V) 风景肖像 风景模式
其它参数: 重量 TBD 表面处理 雾面

三、友达9寸车载液晶模组C090EAN01.1光学详情


基础信息:
显示亮度 680 cd/m² (Typ.) 对比度 1000:1 (Typ.) (透射)
可视角度 80/80/80/80 (Typ.)(CR≥10) 显示模式 AHVA,常黑显示,透射式
推荐视角 全视角 响应时间(ms) 15/15 (Max.)(Tr/Td)

色彩性能:
白色坐标 Wx:0.298; Wy:0.314 支持颜色 16.7M (8-bit)
色域 - 亮度均匀性 1.25 (Max.)(9 points)

四、友达9寸车载液晶模组C090EAN01.1电子详情

帧频率 : 60Hz
翻转扫描 : 翻转 (水平/垂直)

五、友达9寸车载液晶模组C090EAN01.1信号详情

信号电气: 电压供应 3.3/3.3V (Typ.)(VDD/VDDA) 电流供应 150/420mA (Typ.)(IDD/IDDA)
信号类型: LVDS (1 ch, 8-bit) 逻辑电压 -
接口特征: 位置 - 类型 端子
接口详情: 品牌 型号 脚距 脚数 数量
广濑电机 FH52-40S-0.5SH 0.5 mm 40 pins 1pcs

六、友达9寸车载液晶模组C090EAN01.1光源详情

光源特征: 光源类型 WLED 数量 6S3P 位置 侧入式光源
是否可换 - 形状 3串 寿命 10K(Min.) Hours
灯管电气: 电压供应 20.4V (Max.) 电流供应 80/85mA (Typ./Max.)
功率消耗 4.9W (Max.)
接口特征: 位置 -   类型 FPC
接口详情: 品牌 型号 脚距 脚数 数量 脚定义
    0.5mm 8pins 1pcs BLE-8PINS-AAANNCCC
光源驱动:

七、友达9寸车载液晶模组C090EAN01.1包装详情

包装箱: 数量 重量 尺寸
30 pcs / box 15 Kgs 520×340×250 mm (L×W×H)
