2、正常使用下，液晶屏自售出之日起予以保修1年，

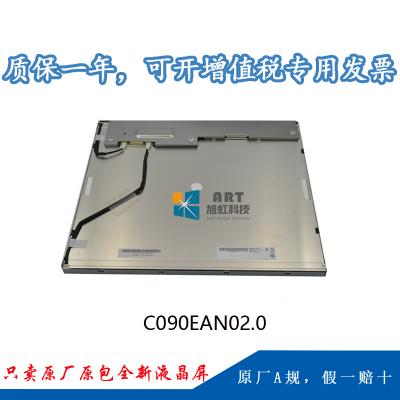

一、友达9寸车载液晶模组C090EAN02.0应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
C090EAN02.0 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
-30 ~ 85 °C |
-40 ~ 95 °C |
- |
|
|
适用于： |
车载 |
|||
|
典型特征： |
广色域，表面雾化，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，宽温，上/下/左/右翻转显示 |
|||
二、友达9寸车载液晶模组C090EAN02.0结构特征
|
屏幕尺寸： |
9.0吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(W×H) |
像素间距(W×H) |
|
1280(RGB)×720 , WXGA |
RGB垂直条状 |
0.05175×0.15525 mm |
0.15525×0.15525 mm |
|
|
结构尺寸： |
显示尺寸 |
可视尺寸 |
外观尺寸(mm) |
外观厚度 |
|
198.72(W)×111.78(H) mm |
202.02(W)×115.78(H) mm |
210(W)×126.8(H) mm mm (H×V) |
7.7/9.7 (Typ./Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
16:9 (W : H) |
风景模式 |
||
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他特征： |
表面防护 |
重量 |
表面处理 |
|
|
TBD |
雾面 |
|||
三、友达9寸车载液晶模组C090EAN02.0光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
650 (Typ.) |
AHVA，常黑显示，透射式 |
1000:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
80/80/80/80 (Typ.)(CR≥10) |
全视角 |
20/20 (Max.)(Tr/Td) (ms) |
|
|
色彩性能： |
色域 |
颜色数量 |
白场色度 |
|
72% NTSC (CIE1931) |
16.7M (8-bit) |
Wx:0.296; Wy:0.313 |
|
|
白场变动： |
1.25 (Max.)(9 points) |
||
四、友达9寸车载液晶模组C090EAN02.0电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转 (水平/垂直) |
五、友达9寸车载液晶模组C090EAN02.0信号特征
|
信号电气： |
电流输入 |
电压输入 |
功耗 |
|||
|
- |
3.3/13.5/18/-8V (Typ.)(VDD/AVDD/VGH/VGL) |
- |
||||
|
接口特征： |
位置 |
类型 |
信号类型 |
|||
|
- |
FPC |
LVDS (1 ch, 8-bit) |
||||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
1pcs |
60pins |
- |
||||
六、友达9寸车载液晶模组C090EAN02.0背光特征
|
背光特征： |
类型 |
位置 |
形状 |
数量 |
寿命（小时） |
是否可换 |
|
WLED |
侧入式光源 |
3串 |
7S3P |
10K(Min.) |
- |
|
|
接口特征： |
位置 |
类型 |
FPC |
|||
|
- |
端子 |
|||||
|
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
||
|
1pcs |
0.5mm |
10pins |
BLE-10PINS-NAAANNCCCN |
|||
|
背光驱动： |
无 |
|||||
七、友达9寸车载液晶模组C090EAN02.0包装详情
|
包装箱： |
每箱数量 |
重量 |
包装箱尺寸 |
|
30pcs/箱 |
15 Kgs |
520×340×250 mm |
