7.0寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

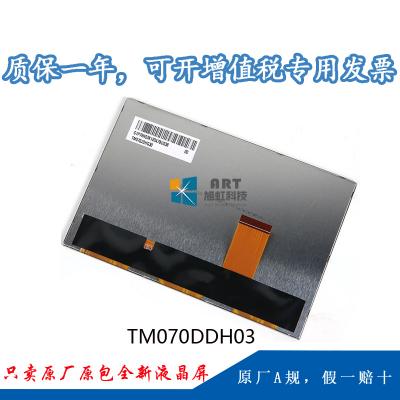

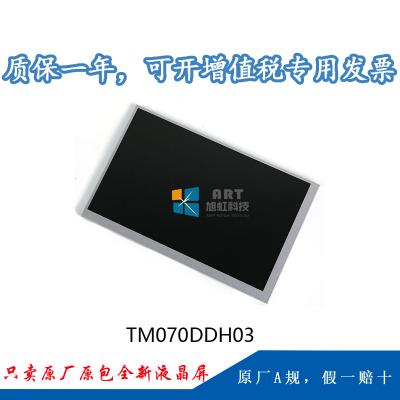

  • 型号:TM070DDH03
  • 品牌:天马 (TIANMA)
  • 尺寸:7.0英寸
  • 分辨率:1024×600
  • 亮度:320cd/m²(Typ.)
  • 视角:75/75/70/75 (Typ.)
  • 接口:LVDS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
 1、我公司TM070DDH03为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马7.0寸液晶模组TM070DDH03应用详情

基本信息:

制造商

天马(tianma)

型号

TM070DDH03

类型

液晶模组     a-Si TFT-LCD

应用产品

工业,MID UMPC,MP4 PMP,平板电脑,上网本

对角尺寸

7.0”



应用环境:

工作温度

-20 ~ 70 °C

存储温度

-30 ~~ 80 °C

ROHS

ROHS



典型特征:

表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示,宽屏



二、天马7.0寸液晶模组TM070DDH03结构详情

像素特征:

解析度

1024(RGB)×600 , WSVGA

点间距

0.050×0.150 mm(H×V)

像素排列

RGB垂直条状

像素间距

0.150×0.150mm (H×V)

结构尺寸:

显示区域

153.6(H) × 90(V)mm

开口区域

156.2(H) × 92.6(V)mm

外观尺寸

165.75×105.39 mm (H×V)

外观厚度

3.4±0.30 mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

17:10 (H:V)

风景肖像

风景模式

其它参数:

重量

112g (Typ.)

表面处理

雾面



三、天马7.0寸液晶模组TM070DDH03光学详情



基本信息:

显示亮度

320 cd/m² (Typ.)

对比度

500:1 (Typ.) (透射)

可视角度

75/75/70/75 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

12 o'clock

响应时间

20(Typ.)(Tr+Td) (ms)

色彩性能:

白色坐标

X:0.310; Y:0.330

支持颜色

262K/16.7M (6-bit / 6-bit + Dithering)

色域

50% NTSC (CIE1931)

亮度均匀性

1.33/1.43 (Typ./Max.)(9 points)



四、天马7.0寸液晶模组TM070DDH03电子详情

翻转扫描 :

翻转 (水平/垂直)

刷新频率:

60Hz

功率总耗 :

1.543W (Typ.)



五、天马7.0寸液晶模组TM070DDH03信号详情

信号电气:

电压供应

3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)

电流供应

16/33/0.4/0.4mA (Max.)(IDD/IAVDD/IGH/IGL))

功耗

426.5/646.1mW (Typ./Max.)

信号类型:

LVDS (1 ch, 6/8-bit)

逻辑电压

-

接口特征:

类型

FPC

接口详情:

数量

脚数

脚距

脚定义

1pcs

40pins

0.5mm

DRGB-40P1C8B-050A



六、天马7.0寸液晶模组TM070DDH03光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

3S6P

是否可换

-

灯管寿命

15K(Typ.) (Hours)

灯管电气

电压供应

9.3V (Typ.)

电流供应

120mA (Typ.)

功耗

1.116W (Typ.)

接口特征:

类型

包含在屏信号接口中

背光驱动 :



七、天马7.0寸液晶模组TM070DDH03包装详情

包装箱:

数量

重量

包装箱尺寸

50 pcs / box

8.826±0.5 Kgs

530×350×250 mm (L×W×H)
