7.0寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

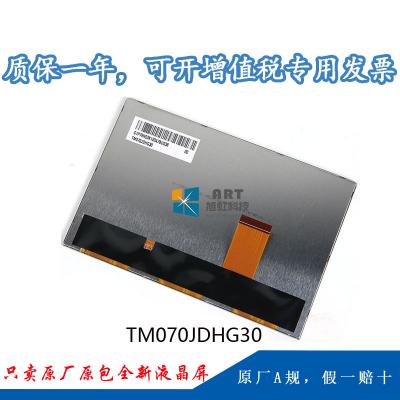

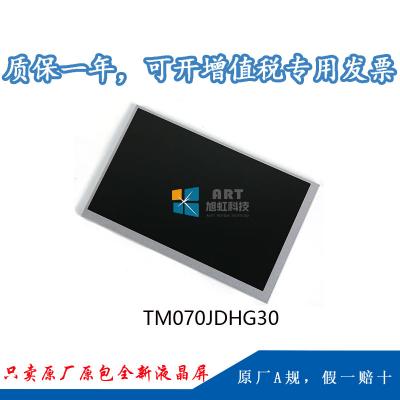

  • 型号:TM070JDHG30
  • 品牌:天马 (TIANMA)
  • 尺寸:7.0英寸
  • 分辨率:1280×800
  • 亮度:400 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)
  • 接口:LVDS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
 1、我公司TM070JDHG30为天马原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、天马7寸工业液晶模组TM070JDHG30 应用特征

基本信息:

品牌

型号

屏幕类型

其它名称

友达

TM070JDHG30

a-Si TFT-LCD , 液晶模组



最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-20 ~ 70 °C

-30 ~ 70 °C

-

适用于:

工业

典型特征:

广视角,风景模式,白光LED背光,宽屏



二、天马7寸工业液晶模组TM070JDHG30结构特征

屏幕尺寸:

7英寸

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

1280(RGB)×800 ,   WXGA

RGB垂直条状

0.039×0.117   (H×V)

0.117×0.117   (H×V)

结构尺寸:

显示尺寸mm

可视尺寸mm

外观尺寸mm

外观厚度(mm)

149.76(H) ×   93.6(V)

152.76(H) ×   96.6(V)

161(H) × 107(V)

3.35 (Typ.)

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:10(H:V)

风景模式

-

安装方式:

Without

其它参数 :

重量

120g (Typ.)

表面处理

Hard coating (3H)



三、天马7寸工业液晶模组TM070JDHG30光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

400 cd/m² (Typ.)

SFT,常黑显示,透射式

800 : 1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

88/88/88/88(Typ.)(CR≥10)

全视角

35 (Typ.)(Tr+Td)

色度

Wx:0.306;   Wy:0.329

色彩性能:

色域

颜色数量

亮度均匀性

50% NTSC   (CIE1931)

16.7M (8-bit)

1.33/1.43   (Typ./Max.)(9 points)



四、天马7寸工业液晶模组TM070JDHG30电子特征

刷新频率:

60Hz

翻转扫描 :

No



五、天马7寸工业液晶模组TM070JDHG30信号详情

信号电气:

电流输入

输入电流

功率消耗

3.3/10.4/16/-6.8V   (Typ.)(VDD/AVDD/VGH/VGL)

53/41.5/0.41/0.41mA   (Typ.)(IDD/AIDD/IGH/IGL)

-

接口特征:

信号类型

物理类型

接口位置

LVDS (1 ch,   8-bit)

端子

-

接口详情:

品牌

型号

数量

脚数

脚间距

脚定义



1 pcs

40 pins

0.5 mm

-



六、天马7寸工业液晶模组TM070JDHG30发光详情

接口特征:

光源类型

位置

寿命(小时)

数量

形状

是否可换

WLED

侧入式光源

30K(Typ.)   (Hours)

3S7P

阵列

-

接口特征:

位置



侧入式光源



WLED驱动电气:

输入电压

输入电流

功率消耗

9..3/10.2V   (Typ./Max.)

140mA (Typ.)

1.3/1.43W   (Typ./Max.)

接口特征:

位置

-

类型

包含在屏信号接口中

光源驱动:
