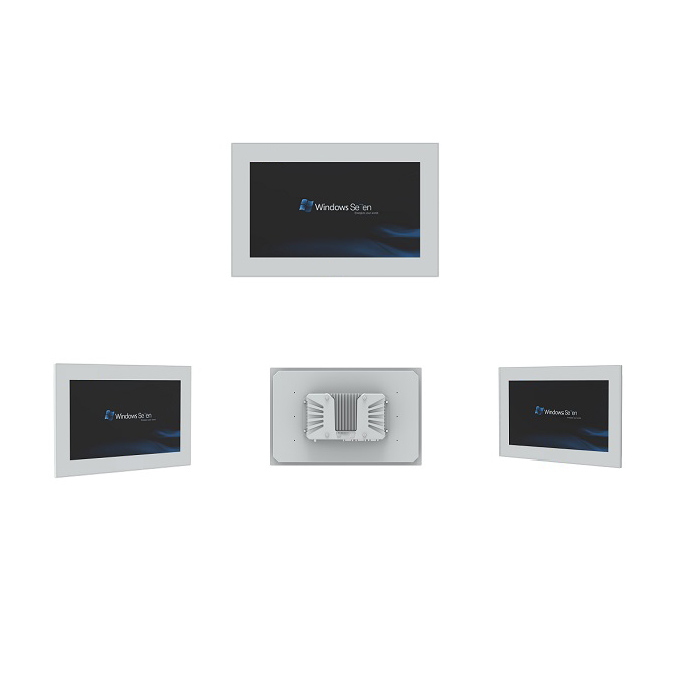

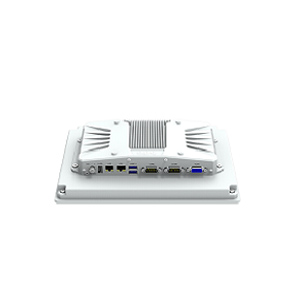

12.1寸超薄紧凑工业平板电脑P12R-E5是通过简单的模块组合，可以形成10”~21”显示尺寸、多种I/O接口和触摸类型的工业平板电脑和嵌入式电脑，以应对千变万化的行业应用需求。
采用凌动4代Baytrail平台单芯片背贴式CPU设计，高亮宽温LED背光液晶屏，双Intel千兆网络，大面积铝鳍零距离散热，保证了其长寿命稳定运行。集成宽压电源输入，具有过流、过压、EMC保护。外观采用钻石切割工艺，结合全模具压铸成型壳体使其更加坚固美观，配合高温五线电阻或钢化玻璃表面的电容触摸屏，符合IP65防护等级。紧凑轻薄的机身支持多种安装方式。也适用于环保、检测、化工、自动化控制等嵌入式应用领域。
12.1寸超薄紧凑工业平板电脑参数
| 系统参数 | ||
| 处理器 | CPU | Intel?Celeron?J1900,Quad-core,clock speed 200G,TDP 10W |
| 芯片组 | SoC | |
| BIOS | AMI SPI 64Mb,支持高级电源管理ACPI，CPU温度，系统电压实时监控 | |
| 内存 | 容量 | 板载4G DDR3L-1600 MHz |
| 存储 | 接口 | 1*SATA 2.0+1*mSATA |
| 显示 | 芯片组 | Intel(R)HD Graphics,支持DirectX 11 |
| 输出 | 1*VGA(最大支持分辨率支持：2048*1536) 1*HDMI(最大支持分辨率支持：1920*1200，@30Hz) |
|
| 网络 | 芯片 | 2*Intel1211AT for 1000Mbps |
| WIFI & 3G/4G |
1*Mini-PCIE(半高/全高，支持802.11b/g/n，3G/4G,选配) 1*SIM卡槽 |
|
| 音频 | 芯片 接口 |
Realtek ALC66ZVD 1*Mic-in+1*Audio-out |
| I/O接口 | USB 串口 |
3*USB2.0+3*USB3.0 2*DB9RS232(COM1支持 RS485 带光电隔离) |
| 扩展接口 | 加密狗支架 | 1*内置USB 2.0(选配) |
| GPIO | 8*GPIO(4进4出，DI低电平有效，DO高电平，DI/DO BIOS可配置，选配)或 8*GPIO(4进4出，光电隔离，5V-40V宽压输入，OMRON继电器输出，DB15选配) |
|
| PCle | 1*Mini_PCIE(WiFI/4G) | |
| 电源 | 电源类型 | DC |
| 接口 | 同轴电压插座（2.1mm针外径，5.5mm筒内径），带锁 | |
| 输入电压 | 默认12V 5A适配器（支持9-28V 2P 供电） | |
| LED/按钮 | 开机 | 1*开机按钮（含状态LED） |
| 看门狗 | 输出/间隔 | 中断、系统重启/255 级定时间隔 |
| 操作系统 | 版本 | Window7/8/10，WindowsEmbedded，Linux |
| 液晶显示屏参数 | |||
| 显示屏 | 12.1”(XGA)a-Si TFT-LCD | 背光MTBF | 30.000小时 |
| 分辨率 | 800(H)*600(V),1024(H)*768(V) | 亮度 | 350cd/m2 |
| 最大色位 | 16.7M(6-bit/8-bit) | 对比度 | 800:1 |
| 显示区域 | 245.76(H)*184.32(V)mm | 像素距离 | 0.240*0.240mm |
| 响应时间 | 16（Typ.）（Tr+Td）ms | 可视角度 | 80/80/80/80（Typ.）（CR>=10） |
| 背光 | WLED | 长宽比 | 4:3 |
| 触控参数 | |||
| 触控 | 五线高温电阻单点触控 | 输入方式 | 手指/触摸笔 |
| 分辨率 | 4096*4096 | 点击寿命 | 250克力度，3500万次 |
| 表面硬度 | 3H | 画笔寿命 | 250克力度， 500万次 |
| 透光率 | >81% | 响应时间 | <5ms |
| 触控通讯 | USB | 静电等级 | 接触6KV,空气8KV |
| 机构参数 | |||
| 颜色 | 工业灰 | 重量 | 不含包装：3.3Kg，含包装：4.1Kg |
| 外形尺寸 | 309.5mm(L)*246.5mm(W)*58mm(H) | 箱体尺寸 | 300.5mm(L)*237.5mm(W)*52mm(H) |
| 安装选项 | 100mm VESA 安装和前部嵌入式安装 | 开孔尺寸 | 303mm(L)*240mm(W) |
| 环境参数 | |||
| 工作温度 | 工业温度：-20~60°C(工业SSD) 工业温度：0~40°C(商用HDD) |
存储温度 | -40°C ~80°C |
| 相对湿度 | 10%~90%@40°C(非凝结) | 震动 | 1.5Grms@5-500Hz，random，1hr/axis |
| 冲击 | 10G,11秒间隔，半正炫波 | ||

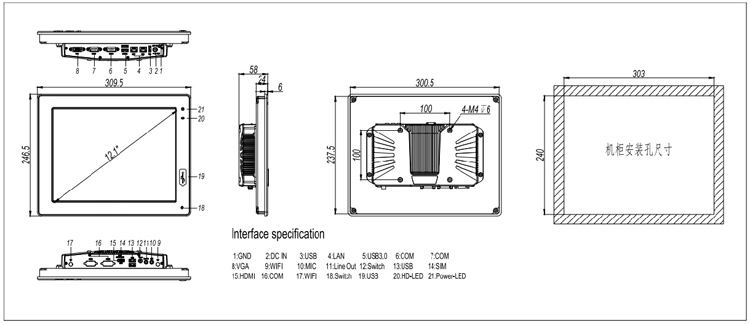

12.1寸超薄紧凑工业平板电脑工程图
