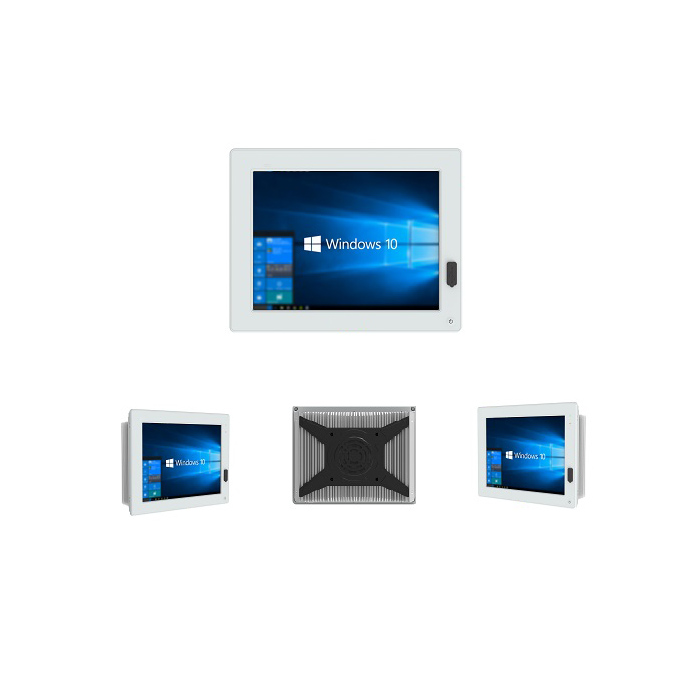

12寸可扩展工业平板电脑P12R-700~特点
● 支持Intel ®3 th Core™ i7/i5/i3桌面级处理器
● 搭配B75芯片
● 2x DDR3L SO-DIMM，双通道支持，最高支持16GB
● 支持同步/异步双显
● 0个USB 接口，其中4个支持高速USB 3.0接口
● 最高可扩展6个intel千兆网络接口
● 高温五线电阻触摸屏
● 2硬盘存储支持(M-SATA内置+2.5寸内置HDD)
● 电源方案可选(可选18V~30V宽压模块)
12.1寸电阻屏工业平板电脑P12R-700采用模块化设计，颠覆传统低功耗模式设计，支持Intel core 第三代桌面式 I3/I5/I7处理器，最高支持16GB DDR3 笔记本内存，整机采用无线缆设计，主板功能和内部布局完全根据工业高可靠应用需求而设计，工业流线型箱体设计，整机采用铝合金材质，内部全封闭结构，超大面积的铝鳍片和热导管与PWM调速风扇相结合，完美解决95W发热功耗，提供更高效率的散热方案，使其能适应严苛工业现场应用环境。
| 系统参数 | ||
| 处理器 | CPU | Intel?3thCore? i3/i5/i7 Pentium/Celeron LGA1155CPU,TDP 13=55WI5A7=77W |
| 芯片组 | Intel? B75 | |
| BIOS | AMI BIOS支持高级电源管理ACPI,CPU温度、系统电压实时监控 | |
| 内存 | 容量 | 单根最大支持8G/双通道支持，可扩展至16GB |
| 存储 | 接口 | 2*DDR3/DDR3L SO-DIMM |
| 显示 | 芯片组 | CPU集成Intel? HD graphics,支持DIRECTX12 |
| 输出 | 1*VGA(最大支持分辨率支持：2048*1536) 1*HDMI(最大支持分辨率支持：1920*1200，@30Hz) |
|
| 网络 | 芯片 | 2*Intel? 82574L EthernetConnection |
| WIFI & 3G/4G |
1*Mini-PCIE(半高/全高，支持802.11b/g/n，3G/4G,选配) 1*SIM卡槽 |
|
| 音频 | 芯片 接口 |
Realtek ALC66ZVD 1*Mic-in+1*Audio-out |
| I/O接口 | USB 串口 |
4*USB3.0+5*USB2.0 2*DB9RS232(COM1/COM2支持 RS485/RS232 带光电隔离) 1*12Pin凤凰端子4*RS232 |
| 扩展接口 | PCIE | 1*PCIE8X或（1*PCI）,L<160mm，H<22mm |
| GPIO | 6*GPIO(3进3出，DI低电平有效，DO高电平) | |
| PCle | 1* PCIE8X或(1*PCI),L<160mm，H<22mm | |
| 电源 | 电源类型 | DC |
| 接口 | 1*4pinDC_IN | |
| 输入电压 | 12V/19V,默认19V适配器（支持18V-30V宽压模块，整机最大功耗不得高于100W,选配） | |
| LED/按钮 | 开机 | 1*开机按钮（含状态LED） |
| 看门狗 | 输出/间隔 | 中断、系统重启/255 级定时间隔 |
| 操作系统 | 版本 | WindowXP,Window7/8/10，32位/64位，Linux |
| 液晶显示屏参数 | |||
| 显示屏 | 12.1”(XGA)a-Si TFT-LCD | 背光MTBF | 30.000小时 |
| 分辨率 | 800(H)*600(V),1024(H)*768(V) | 亮度 | 350cd/m2 |
| 最大色位 | 16.7M(6-bit/8-bit) | 对比度 | 800:1 |
| 显示区域 | 245.76(H)*184.32(V)mm | 像素距离 | 0.240*0.240mm |
| 响应时间 | 16（Typ.）（Tr+Td）ms | 可视角度 | 80/80/80/80（Typ.）（CR>=10） |
| 背光 | WLED | 长宽比 | 16:10 |
| 触控参数 | |||
| 触控 | 五线高温电阻单点触控 | 输入方式 | 手指/触摸笔 |
| 分辨率 | 4096*4096 | 点击寿命 | 250克力度，3500万次 |
| 表面硬度 | 3H | 画笔寿命 | 250克力度， 500万次 |
| 透光率 | >81% | 响应时间 | <5ms |
| 触控通讯 | USB | 静电等级 | 接触6KV,空气8KV |
| 机构参数 | |||
| 颜色 | 工业灰+闪银 | 重量 | 不含包装：7Kg，含包装：7.5Kg |
| 外形尺寸 | 310mm(L)*247mm(W)*102.3mm(H) | 箱体尺寸 | 300.5mm(L)*237.5mm(W)*96.3mm(H) |
| 安装选项 | 100mm VESA 安装和前部嵌入式安装 | 开孔尺寸 | 303mm(L)*240mm(W) |
| 环境参数 | |||
| 工作温度 | 0~50°C |
存储温度 | -20°C ~60°C |
| 相对湿度 | 10%~90%@40°C(非凝结) | 震动 | 1.5Grms@5-500Hz，random，1hr/axis |
| 冲击 | 10G,11秒间隔，半正炫波 | ||

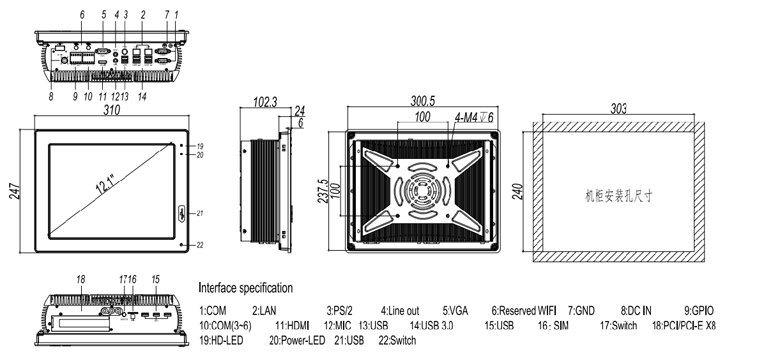

12.1寸可扩展工业平板电脑XH-P12R-700工程图
