XH-P12R-E7L是一款高性能工业平板电脑，采用14纳米技术的超低功耗、64位多核处理器，全面支持最新Intel®第六代/第七代酷睿i7/i5/i3面级多核处理器，搭配Q170工业级芯片组，支持双通道DDR4笔记本内存，单根最大支持16GB。可以提供强大的运算性能和极佳的图像处理能力，非常适合图像、视觉检测、尺寸测量、工业自动化、安防以及高分辨率医疗图像等对图像和运算能力有特殊要求的应用。
采用可靠的无风扇设计,耐用的无电缆、工业流线型箱体设计，采用超大面积铝鳍片和3根铜管导热被动散热设计,完美解决高性能CPU发热功耗问题，提供更高效率的散热方案，使其能适应苛刻工业现场应用环境。拥有丰富的IO接口和扩展功能接口，标配6个USB 3.0接口，2个Intel千兆网络接口，4个DB9串口，1个4K分辨率高清DP输出接口和1个DVI、支持同步/异步三显，满足多行业、多显示、多应用场景工业现场应用。
坚固美观的全模具压铸成型面板，配合高温五线电阻触摸屏，高亮宽温LED背光液晶屏，符合IP65防护等级。多种安装方式，适用于机器视觉、机器人、检测等高性能多通讯要求的应用场合。
电源模块可选，标配12V~19V宽压，搭配19V 6.32A适配器;支持9V~36V宽压模块可选，整机最大功耗100W。
XH-P12R-E7L集可靠的设计、强大的图像处理能力和高性能的计算能力于一身，是您现场自动化控制平台最佳选择。
12.1寸电阻工业平板电脑XH-P12R-E7产品参数
| 系统参数 | ||
| 处理器 | CPU | Intel? 6/7 thCore? i3/i5/i7 桌面级LGA1151 CPU,TDP=35W(无风扇被动散热) |
| 芯片组 | Intel? Q170Chipset | |
| BIOS | AMI SPI 64Mb，支持高级电源管理ACPI,CPU温度，系统电压实时监控 | |
| 内存 | 容量 | 单根最大支持16G,双通道支持，可扩展至32GB |
| 存储 | 接口 | 1*2.5”HDD，支持5~9.5mm，支持播放 1*2.5”HDD，支持5~9.5mm，内置 1*M.2SATA3.0(22*42mm)，内置 |
| 显示 | 芯片组 | CPU集成Intel? HD graphics,支持DIRECTX12 |
| 输出 | 1*VGA(最大支持分辨率支持：2048*1536) 1*DVI-D(最大支持分辨率支持：1920*1200，@30Hz) 1*DP(最大支持分辨率支持：4096*2304*24bpp，@60Hz) |
|
| 网络 | 芯片 | 2*Intel? EthernetConnection；LANI:1210-AT,LAN2：1219-LM,支持WOL |
| WIFI & 3G/4G |
1*Mini-PCIE(半高/全高，支持802.11b/g/n，3G/4G,选配) 1*SIM卡槽 |
|
| 音频 | 芯片 接口 |
Realtek ALC66ZVD 1*Mic-in+1*Audio-out |
| I/O接口 | USB 串口 |
6*USB3.0+USB2.0 4*DB9RS232(COM1/COM2支持 RS485/RS422，BIOS控制) |
| 扩展接口 | 前面板信号 | 1*6pin航空头前面板控制信号（开机、重启、状态LED，Φ=12mm，选配） |
| 加密狗支架 | 1*内置USB2.0(选配) | |
| GPIO | 8*GPIO(4进4出，DI低电平有效，DO高电平，DI/DO BIOS可配置，选配)或 8*GPIO(4进4出，光电隔离，5V~40V宽压输入，OMRON继电器输出，DB25，选配 |
|
| PCle | 1*MXM3.0(支持4个GigE扩展) | |
| 电源 | 电源类型 | DC |
| 接口 | 1*4pin5.08凤凰端子，带锁孔 | |
| 输入电压 | 18V~36V宽压输入，整机功耗最大支持到240W | |
| LED/按钮 | 开机 | 1*开机按钮（含状态LED） |
| 重复位/重启 | 1*复位/重启按钮（关机情况下，长按>=3秒，清CMOS,开机情况下，短按0.2~1s重启） | |
| 看门狗 | 输出/间隔 | 中断、系统重启/255 级定时间隔 |
| 操作系统 | 版本 | 6thCore？：Window7/8.1/10 32位/64位，Linux 7thCore？：Window7/8.1/10 64位Linux |
| RAID支持 | 模式 | 0,1 |
| 液晶显示屏参数 | |||
| 显示屏 | 12.1”(XGA)a-Si TFT-LCD | 背光MTBF | 30.000小时 |
| 分辨率 | 800(H)*600(V),1024(H)*768(V) | 亮度 | 350cd/m2 |
| 最大色位 | 16.7M(6-bit/8-bit) | 对比度 | 800:1 |
| 显示区域 | 245.76(H)*184.32(V)mm | 像素距离 | 0.240*0.240mm |
| 响应时间 | 16（Typ.）（Tr+Td）ms | 可视角度 | 80/80/80/80（Typ.）（CR>=10） |
| 背光 | WLED | 长宽比 | 4:3 |
| 触控参数 | |||
| 触控 | 五线高温电阻单点触控 | 输入方式 | 手指/触摸笔 |
| 分辨率 | 4096*4096 | 点击寿命 | 250克力度，3500万次 |
| 表面硬度 | 3H | 画笔寿命 | 250克力度， 500万次 |
| 透光率 | >81% | 响应时间 | <5ms |
| 触控通讯 | USB | 静电等级 | 接触6KV,空气8KV |
| 机构参数 | |||
| 颜色 | 工业灰 | 重量 | 不含包装：7.28Kg，含包装：8.18Kg |
| 外形尺寸 | 310mm(L)*247mm(W)*91.7mm(H) | 箱体尺寸 | 300.5mm(L)*237.5mm(W)*85.7mm(H) |
| 安装选项 | 100mm VESA 安装和前部嵌入式安装 | 开孔尺寸 | 303mm(L)*240mm(W) |
| 环境参数 | |||
| 工作温度 | 0~50°C |
存储温度 | -20°C ~60°C |
| 相对湿度 | 10%~90%@40°C(非凝结) | 震动 | 1.5Grms@5-500Hz，random，1hr/axis |
| 冲击 | 10G,11秒间隔，半正炫波 | ||

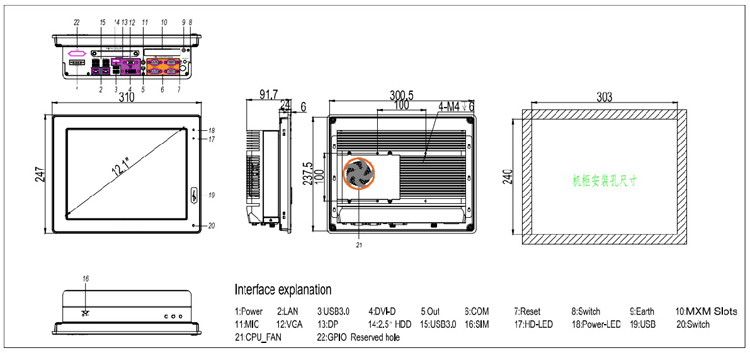

12.1寸电阻工业平板电脑XH-P12R-E7工程图
