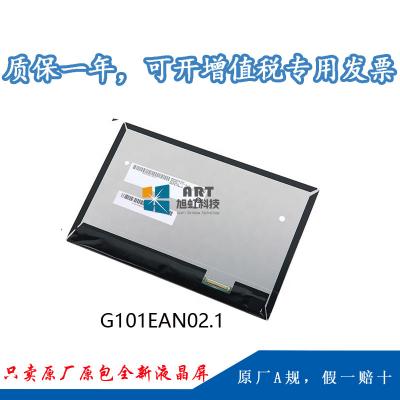

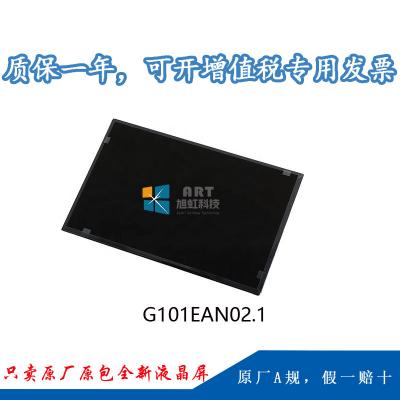

| 基本信息： | 面板品牌 | 友达（AUO） | 面板型号 | G101EAN02.1 |
| 面板尺寸 | 10.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境： | 工作温度 | -20 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
| RoHS | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征： | 广视角，风景模式，白光LED背光，宽屏，信号端子倒装 | |||
| 像素特征： | 像素数量 | 1280(RGB)×800 , WXGA | 点间距 | 0.1695×0.1695 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.0565×0.1695 mm (H×V) | |
| 结构尺寸： | 显示区域 | 216.96×135.6 mm (H×V) | 可视区域 | - |
| 外观尺寸 | 227.72×147.8 mm (H×V) | 外观厚度 | 2.67/4.8 (Typ./Max.) mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:10 (H:V) | 外观样式 | - | |
| 安装孔位: | Without | |||
| 其他特征： | 重量 | - | 表面处理 | Hard coating |
| 基本信息： | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 29 (Typ.)(Tr+Td) ms | |
| 色彩性能： | 白色色度 | - | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 色域 | 50% NTSC (CIE1931) | 亮度变化 | 1.43 (Max.)(9 points) |
四、友达液晶模组G101EAN02.1 电子详情
| 工作频率： | 60Hz |
| 翻转扫描： | No |
五、友达液晶模组G101EAN02.1 背光详情
| 背光特征： | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 30K(Typ.) (Hours) |
| 是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 接口特征： | 类型 | 包含在屏信号接口中 | 位置 | - | ||
| 灯管驱动 | 含LED驱动器 | |||||
| 驱动电气： | 电压输入 | 12.0±1.2V | 电流输入 | - | ||
六、友达液晶模组G101EAN02.1 信号详情
| 信号系统： | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | ||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | - | |
| 接口特征： | 类型 | 端子 | 位置 | 背面 | |
| 端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| I-PEX | 20765-040E-11A | 0.5 | 40pins | 1pcs | |
七、友达液晶模组G101EAN02.1 包装详情
| 包装箱： | 数量 | 重量 | 尺寸（L*W*H） |
| 40PCS/箱 | - | 484*328*257mm |
