10.1寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

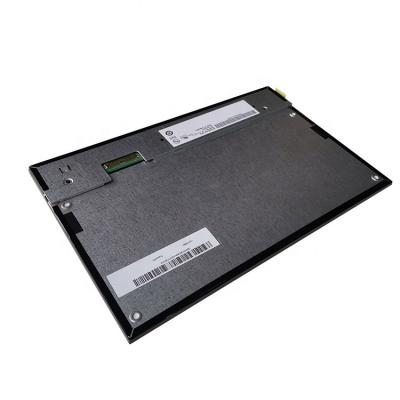

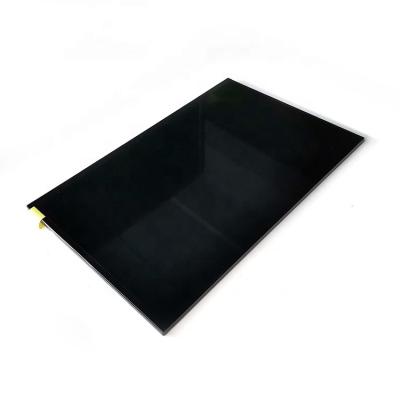

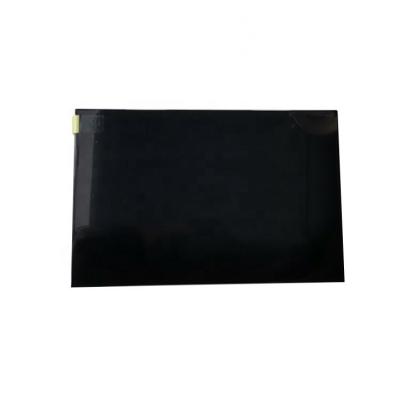

  • 型号:G101EVN03.1
  • 品牌:友达 (AUO)
  • 尺寸:10.1英寸
  • 分辨率:1280×800
  • 亮度:1000 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-20 ~ 60 °C
  • 当前生产状态:量产中
技术参数
1、我公司G101EVN03.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下,液晶屏自售出之日起予以保修1年,
我司有600pcs左右现货,欢迎广大客户来咨询,随时订货提货。


一、友达10.1寸液晶模组G101EVN03.1应用特征

基本信息: 制造商 型号 类型
AUO G101EVN03.1 a-Si TFT-LCD , 液晶模组
应用环境: RoHS 工作温度 存储温度
RoHS -20 ~ 60 °C -30 ~ 70 °C
应用产品: 工业,户外高亮
典型特征: 6/8位灰阶可选,广视角,风景模式,超高亮度,白光LED背光,背光寿命大于5万小时,宽屏,信号端子倒装


二、友达10.1寸液晶模组G101EVN03.1结构特征
对角尺寸: 10.1”
像素特征: 像素数量 像素排列 点间距 像素间距
1280(RGB)×800 , WXGA RGB垂直条状 0.0565×0.1695 mm (H×V) 0.1695×0.1695 mm (H×V)
结构尺寸: 显示区域 开口区域 外观尺寸 外观厚度
216.96×135.6 mm(H×V) - 227.69×148.31 mm(H×V) 7.75 (Typ.) mm
外观特征 : 物理形状 宽高比(H:V) 风景肖像 外观样式
平面矩形 16:10 风景模式 -
安装孔位 : Without


三、友达10.1寸液晶模组G101EVN03.1光学特征


基本信息:
显示亮度 显示模式 对比度
1000 cd/m² (Typ.) MVA,常黑显示,透射式 1300:1 (Typ.) (透射)
推荐视角 可视角度 响应时间
全视角 85/85/85/85 (Typ.)(CR≥10) 25 (Typ.)(Tr+Td) (ms)
色彩性能: 色域 支持颜色 白色坐标
45% NTSC (CIE1931) 262K/16.7M (6-bit / 6-bit + FRC) Wx:0.313; Wy:0.329
亮度均匀性: 1.43 (Max.)(5 points)


四、友达10.1寸液晶模组G101EVN03.1子特征
帧频率 : 60Hz
翻转扫描 : No


五、友达10.1寸液晶模组G101EVN03.1光源特征
光源特征: 光源类型 位置 寿命(小时) 数量 形状 是否可换
WLED 侧入式光源 50K(Min) - - -
WLED电气: 输入电压   输入电流 功率消耗
28.8±3.6V   60/210/360mA (Min./Typ./Max.) 1.51/6.04/11.66W (Min./Typ./Max.)
接口特征: WLED驱动状态 物理类型 接口位置
包含在屏信号接口中 -


六、友达10.1寸液晶模组G101EVN03.1信号详情
信号电气: 输入电压 输入电流 功率消耗
3.3V (Typ.) 192/270mA (Typ./Max.) 0.63/0.89W (Typ./Max.)
接口特征: 信号类型 物理类型 接口位置
LVDS (1 ch, 6/8-bit) 端子 背面
接口详情: 品牌 型号 数量 脚数 脚间距 脚定义
航空电子 HD1S040HA1 1pcs 40pins 0.5mm

 提示:以上G101EVN03.1所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
