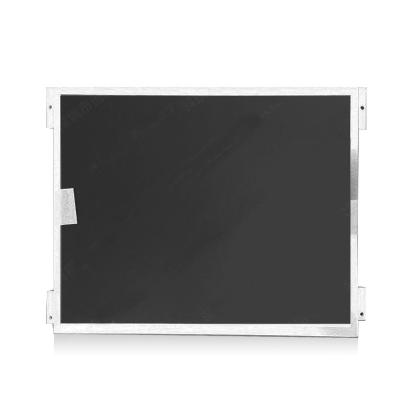

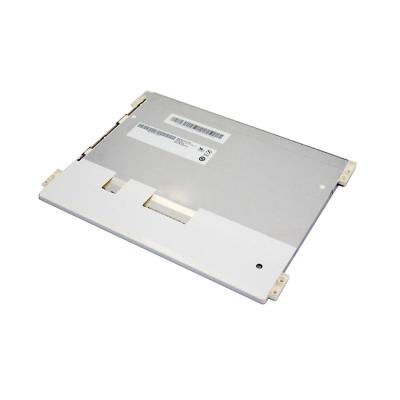

| 基本信息： | 品牌 | 型号名称 | 屏幕类型 |
| AUO | G104XVN01.010 | a-Si TFT-LCD , 液晶模组 | |
| 最大额定 : | RoHS | 工作温度 | 存储温度 |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | |
| 适用于： | 工业 | ||
| 典型特征： | 宽温，白光LED背光，寿命大于7万小时，含LED驱动器，180读翻转显示，6/8位灰阶可选，表面雾面 | ||
| 面板尺寸 | 10.4” | |||
| 像素特征: | 解析度 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.0685×0.2055 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2055×0.2055 (H×V) | |
| 结构尺寸 : | 显示区域(mm) | 210.4(H) × 157.8(V) | 开口区域(mm) | 215.4(H) × 161.8(V) |
| 外观尺寸(mm) | 238.6(H) × 175.8(V) | 外观厚度(mm) | 6.5±0.5 | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
| 宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式 : | Face mounting holes (4-Φ2.8) on left, right bezel | |||
| 其它参数 : | 重量 | 295g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
| 基本信息 : | 显示亮度 | 470 cd/m² (Typ.) | 对比度 | 3000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AMVA3，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 响应时间(ms) | 20/10 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(5 points) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率总耗 : | 6.0W |
| 信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 300mA (Typ.) | |
| 功耗 | 0.99W (Typ.) | ||||
| 信号类型 : | LVDS (1 ch, 6/8-bit) | ||||
| 接口特征 : | 位置 | - | 类型 | 端子 | |
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 |
| 航空电子 | FI-XPB30SRLA-HF11 | 1 pcs | 30 pins | 1.0 mm | |
| 光源特征： | 光源类型 | WLED | 光源形状 | 2串 | 位置 | 侧入式光源 |
| 数量 | 2 strings | 是否可换 | No | 灯管寿命 | 70K(Typ.) (Hours) | |
| 灯管电气： | 电压供应 | 29.7/32.4V (Typ./Max.) | 电流供应 | 80mA (Typ.) | ||
| 功耗 | 4.75W (Typ.) | |||||
| 接口特征： | 位置 | - | 类型 | 端子 | ||
| 接口详情： | 品牌 | 型号 | 数量 | 脚数 | 脚距 | |
| 恩得利 | 3808K-F05N-02R | 1 pcs | 5 pins | 1.25 mm | ||
| 背光驱动 : | 含LED驱动器 | |||||
| 驱动电气： | 电压供应 | 12.0V (Typ.) | 电流供应 | 0.5A (Typ.) | ||
| 功耗 | 6.0W (Typ.) | |||||
| 包装箱 : | 数量 | 重量 | 包装箱尺寸 |
| 40 pcs / 箱 | 15.5 Kgs | 458×412×368 mm (L×W×H) |
