15.6寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 15.6寸 >
  • LSA40AT9001
  • LSA40AT9001

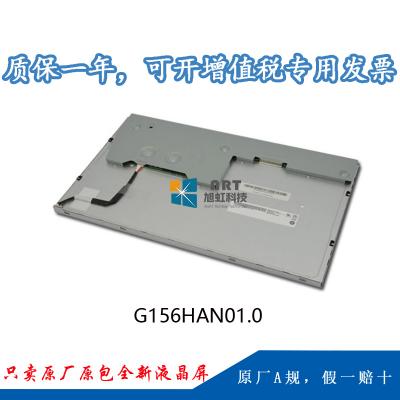

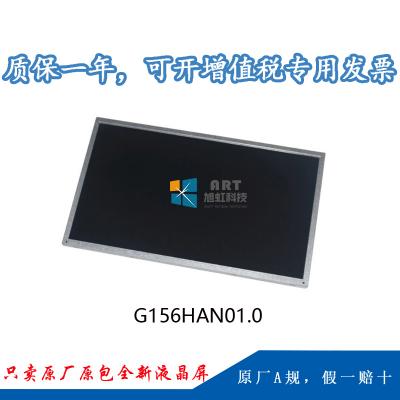

  • 型号:G156HAN01.0
  • 品牌:友达 (AUO)
  • 尺寸:15.6英寸
  • 分辨率:1920(RGB)×1080   [FHD]
  • 亮度:400cd/m²(Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:eDP
  • 工作温度:-10 ~ 60 °C
  • 当前生产状态:已停产
技术参数
1、我公司G156HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一 、友达15.6寸工业液晶模组G156HAN01.0应用详情



基础信息:

制造商

友达(AUO)

型号

G156HAN01.0

类型

a-Si   TFT-LCD , 液晶模组

应用产品

工业

屏幕尺寸

15.6”

应用环境:

工作温度

-10~   60 °C

存储温度

-20   ~60°C

ROHS

ROHS

抗振性能



典型特征:

广色域,表面雾面,广视角,风景模式,白光LED背光,信号端子正装,宽屏,背光寿命大于5万小时



二 、友达15.6寸工业液晶模组G156HAN01.0结构详情

像素特征:

解析度

1920(RGB)×1080   , FHD

点间距

0.05975×0.17925   (W×H) mm

像素排列

RGB垂直条状

像素间距

0.17925×0.17925   (W×H) mm

结构尺寸:

显示区域

344.16(H)   × 193.59(V)mm

开口区域

347.06(W)×196.49(H)   mm

外观尺寸

363.8×215.9   mm (H×V)

外观厚度

9.3±0.5   mm

外观特征 :

物理性质

平面矩形

外观样式

-

宽高比

16:9   (H:V)

风景肖像

风景模式

安装方式:

Side   mounting holes (4-M3) on left, right bezel

其他参数:

重量

0.94/1.04Kgs   (Typ./Max.)

表面处理

雾面,Hard coating (3H)



三、友达15.6寸工业液晶模组G156HAN01.0光学详情

基础信息:

显示亮度

400   cd/m² (Typ.)

对比度

800:1   (Typ.) (透射)

可视角度

89/89/89/89   (Typ.)(CR≥10)

显示模式

AHVA,常黑显示,透射式

推荐视角

全视角

响应时间

25   (Typ.)(Tr+Td) (ms)

色彩性能:

白色坐标

Wx:0.313;   Wy:0.329

支持颜色

16.2M   (6-bit + FRC)

色域

72%   NTSC (CIE1931)

亮度均匀性

1.25/1.33   (Typ./Max.)(9 points)



四、友达15.6寸工业液晶模组G156HAN01.0电子详情

帧频率 :

60Hz

翻转扫描 :

No

功率总耗 :

13.4W   (Max.)



五、友达15.6寸工业液晶模组G156HAN01.0信号详情

信号电气:

输入电流

650/780mA   (Typ./Max.)

输入电压

3.3V   (Typ.)

功率消耗

2.15/2.6W   (Typ./Max.)

信号接口

eDP   (2 Lanes)

接口特征:

位置

背面



类型

端子

信号详情:

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-040E-12R

0.5mm

40pins

1pcs





六、友达15.6寸工业液晶模组G156HAN01.0发光详情

灯管特征:

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

No

灯管形状

-

灯管寿命

50K(Typ.)   (Hours)

接口特征:

位置

-

类型

包含在屏信号接口中

灯管驱动:

含LED驱动器

驱动电气:

输入电压

12.0±1.2V



输入电流

-

功耗

10.8W   (Max.)



七、友达15.6寸工业液晶模组G156HAN01.0包装详情

包装箱:

数量

尺寸 (L×W×H)

重量

16pcs   / 箱

450×375×319   mm (L×W×H)

16.3Kgs
