1、我公司G116HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

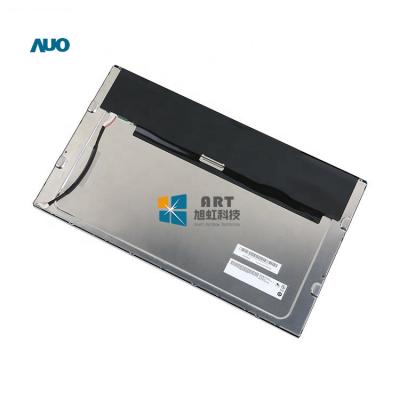

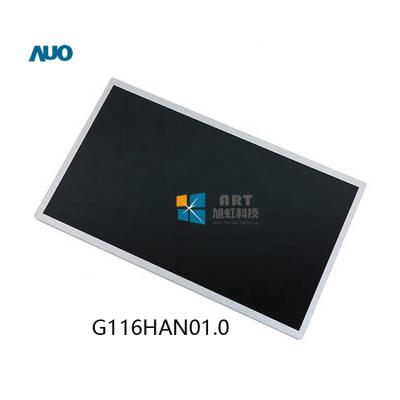

一、友达11.6寸工业液晶模组G116HAN01.0 应用详情
|
基本信息： |
制造商 |
友达（AUO） |
型号 |
G116HAN01.0 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
11.6” |
|||
|
应用环境： |
工作温度 |
0 ~~ 50 °C |
存储温度 |
-20 ~~ 60 °C |
|
RoHS |
RoHS |
|||
|
典型特征： |
广视角，风景模式，白光LED背光，宽屏，信号端子倒装 |
|||
二、友达11.6寸工业液晶模组G116HAN01.0 结构详情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
点间距(mm) |
0.0445×0.1335 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.1335×0.1335 (H×V) |
|
|
结构尺寸 : |
显示区域(mm) |
256.32(H) × 144.18(V) |
开口区域(mm) |
- |
|
外观尺寸(mm) |
268(H) × 168.5(V) |
外观厚度(mm) |
3.0 (Max.) |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Without |
|||
|
其他参数： |
重量 |
200g (Max.) |
表面处理 |
Hard coating (3H) |
三、友达11.6寸工业液晶模组G116HAN01.0 光学详情
|
基本信息： |
显示亮度 |
300 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间(ms) |
25 (Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
52% NTSC (CIE1931) |
亮度均匀性 |
1.43 (Max.)(13 points) |
四、友达11.6寸工业液晶模组G116HAN01.0 电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
五、友达11.6寸工业液晶模组G116HAN01.0 信号详情
|
信号电气 : |
电压供应 |
3.3V (Typ.) |
电流供应 |
303mA (Typ.) |
||
|
功耗 |
1.0W (Max.) |
|||||
|
信号类型 : |
eDP (2 Lanes)
|
|||||
|
接口特征 :
|
位置 |
背面 |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚距 |
脚定义 |
|
信盛精工 |
MSAK24025P30M |
1 pcs
|
30 pins
|
0.5 mm |
EDP-30P2L-020A |
|
六、友达11.6寸工业液晶模组G116HAN01.0 光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
- |
位置 |
侧入式光源 |
|
数量 |
- |
是否可换 |
- |
灯管寿命 |
15K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
类型 |
包含在屏信号接口中 |
||
|
背光驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
电压供应 |
5/12/21V (Min./Typ./Max.) |
电流供应 |
- |
||
|
功耗 |
2.2W (Max.) |
|||||
七、友达11.6寸工业液晶模组G116HAN01.0 包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
48 pcs / 箱 |
12.5 Kgs |
560×270×417 mm (L×W×H) |
