其他尺寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 其他尺寸 >
  • LSA40AT9001
  • LSA40AT9001

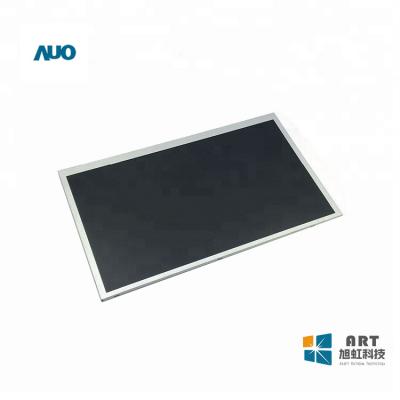

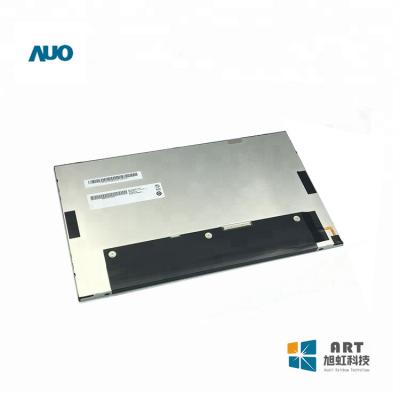

  • 型号:G140XTN01.0
  • 品牌:友达 (AUO)
  • 尺寸:14.0英寸
  • 分辨率:1366×768
  • 亮度:220 cd/m² (Typ.)
  • 视角:45/45/15/35 (Typ.)
  • 接口:eDP
  • 工作温度:0 ~ 50 °C
  • 当前生产状态:量产中
技术参数

1、我公司G140XTN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达14寸工业液晶模组G140XTN01.0应用特征

基本信息:

品牌

型号

屏幕类型

其它名称

友达

G140XTN01.0

a-Si TFT-LCD , 液晶模组

-

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

0 ~ 50 °C

-20 ~ 60 °C

1.5G (14.7 m/s²)

适用于:

工业

典型特征:

表面雾面,风景模式,白光LED背光,宽屏,信号端子倒装



二、友达14寸工业液晶模组G140XTN01.0结构特征

屏幕尺寸:

14.0吋

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

1366(RGB)×768 ,   WXGA

RGB垂直条状

0.0755×0.2265 mm   (H×V)

0.2265×0.2265 mm   (H×V)

结构尺寸:

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

309.399×173.952   mm (H×V)

-

320.4×205.1 mm   (H×V)

2.8/3.0   (Typ./Max.) mm

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(H:V)

风景模式

薄屏 (PCBA平直, 厚度≤3.2mm)

安装孔位:

Face mounting holes (8 pcs) on up, down slugs

其他参数:

重量

表面处理

270g (Max.)

雾面,Hard coating (3H)



三、友达14寸工业液晶模组G140XTN01.0光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

220 cd/m² (Typ.)

TN,常白显示,透射式

400:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

45/45/15/35   (Typ.)(CR≥10)

6 o'clock

8 (Typ.)(Tr+Td)   ms

色度

Wx:0.313;   Wy:0.329

色彩性能:

色域

颜色数量

亮度均匀性

45% NTSC   (CIE1931)

262K (6-bit)

1.25/1.60   (Max.)(5/13 points)



四、友达14寸工业液晶模组G140XTN01.0电子特征

刷新频率:

60Hz

翻转扫描:

No



五、友达14寸工业液晶模组G140XTN01.0信号详情

信号电气:

输入电流

333/364mA   (Typ./Max.)

输入电压

3.3V (Typ.)

功率消耗

1.2/1.5W   (Typ./Max.)

信号接口

eDP (1 Lane)

接口特征:

位置

背面

类型

端子

信号详情:

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-030E-02

0.5 mm

30pins

1 pcs

EDP-30P1L-020A



六、友达14寸工业液晶模组G140XTN01.0发光详情

灯管特征:

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

10K(Min.)   (Hours)

WLED电气 :

输入电压

输入电流

功率消耗

6.0/12.8/21.0V   (Min./Typ./Max.)

-

2.2W (Max.)

接口特征:

位置

侧入式光源

类型

包含在屏信号接口中

灯管驱动

含LED驱动器



七、友达14寸工业液晶模组G140XTN01.0包装特征

包装箱:

数量

重量

尺寸

40 pcs / box

14.0 Kgs

407×377×309 mm
