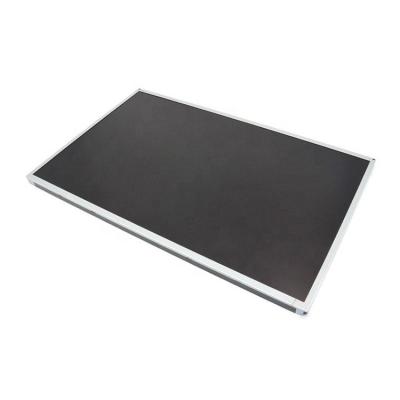

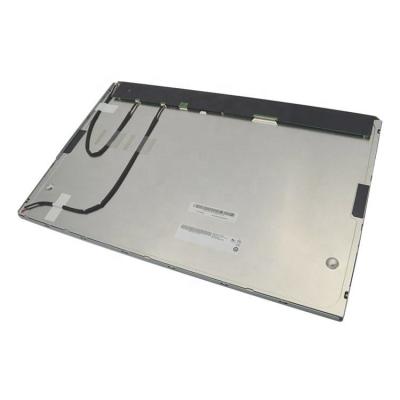

一、友达液晶模组G213UAN01.1 应用详情
|
基础信息 : |
制造商 |
友达（AUO） |
型号 |
G213UAN01.1 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
医疗影像 |
|
|
对角尺寸 |
21.3" |
|||
|
应用环境 : |
存储温度 |
-20 ~ 60 °C |
工作温度 |
0 ~ 50 °C |
|
RoHS |
RoHS |
抗振性能 |
- |
|
|
典型特征 : |
超高亮度，白光LED背光，寿命大于5万小时，表面雾面 |
|||
二、友达液晶模组G213UAN01.1 结构详情
|
像素特征 : |
解析度 |
1600(RGB)×1200, UXGA |
点间距(mm) |
0.090×0.270 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.270×0.270 (H×V) [94PPI] |
|
|
结构尺寸 : |
显示区域(mm) |
432(H) × 324(V) |
开口区域(mm) |
- |
|
外观特征 : |
物理形状 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
其它参数 : |
重量 |
- |
表面处理 |
三、友达液晶模组G213UAN01.1 光学详情
|
基础信息 : |
显示亮度 |
1000 cd/m² (Typ.) |
对比度 |
1800:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
推荐视角 |
全视角 |
响应时间(ms) |
8/8 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色坐标 |
- |
支持颜色 |
16.7M (8-bit) |
|
显示性能 : |
室外可视性 |
是 |
透射度 |
- |
四、友达液晶模组G213UAN01.1 电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
五、友达液晶模组G213UAN01.1 信号详情
|
信号电气 : |
电压供应 |
12.0V (Typ.) |
电流供应 |
- |
||
|
信号类型 : |
LVDS (2 ch, 8-bit) |
逻辑电压 |
- |
|||
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
接口详情 : |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
禾昌 |
187114-30091 |
1.0 mm |
30 pins |
1 pcs |
||
六、友达液晶模组G213UAN01.1 光源详情
|
光源特征 : |
光源类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
是否可换 |
- |
形状 |
- |
寿命 |
50K (Min.) Hours |
|
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
光源驱动 : |
无 |
