友达

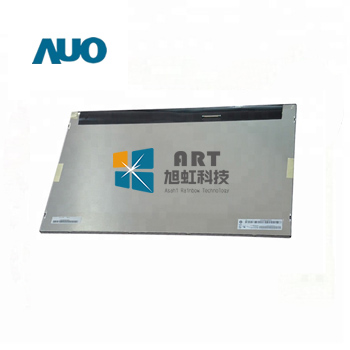

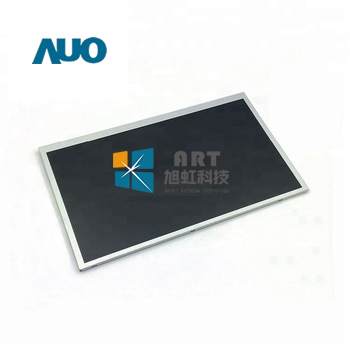

G230HAN01.1

a-Si TFT-LCD , 液晶模组

-

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

0 ~ 50 °C

-20 ~ 50 °C

-

适用于：

工业，医疗影像，游戏

典型特征：

广色域，表面雾面，广视角，风景模式，白光LED背光，宽屏，信号端子正装

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

1920(RGB)×1080 ,   FHD

RGB垂直条状

0.0884×0.2652 mm

0.2652×0.2652 mm

结构尺寸：

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

509.184(W)×286.416(H)   mm

-

533.2(W)×312(H)   mm

10.5±0.5 mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(H:V)

风景模式

-

安装孔位：

Side mounting holes (4-M3) on left, right   bezel

其他参数：

重量

表面处理

1.60Kgs (Typ.)

雾面

300 cd/m² (Typ.)

AHVA，常黑显示，透射式

1000:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

89/89/89/89   (Typ.)(CR≥10)

全视角

8/8   (Typ.)(Tr/Td); 14 (Typ.)(G to G) (ms)

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

颜色数量

亮度均匀性

72% NTSC   (CIE1931)

16.7M (8-bit)

1.25/1.33   (Typ./Max.)(9 points)

翻转扫描：

No

功率总耗：

19.7W (Typ.)

功率消耗

5.85/6.35W   (Typ./Max.)

信号接口

LVDS (2 ch,   8-bit)

接口特征：

位置

背面

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

航空电子

FI-XB30SSRLA-HF16

1.0 mm

30pins

1 pcs

LVDS-30P2C8B-160C

可换性

-

灯管形状

4串

灯管寿命

30K(Min.)   (Hours)

灯管电气：

输入电流

60mA (Typ.)

输入电压

57.6/64.8V   (Typ./Max.)

功耗

13.8/15.6W   (Typ./Max.)

接口特征：

位置

背面

类型

端子

接口详情：

型号

数量

脚数

脚定义

7182K-F06N-00L

1pcs

6pins

BLE-6PINS-CCAACC

背光驱动：

8 pcs / box

15.5 Kgs

620×220×415 mm
