17寸工业平板电脑

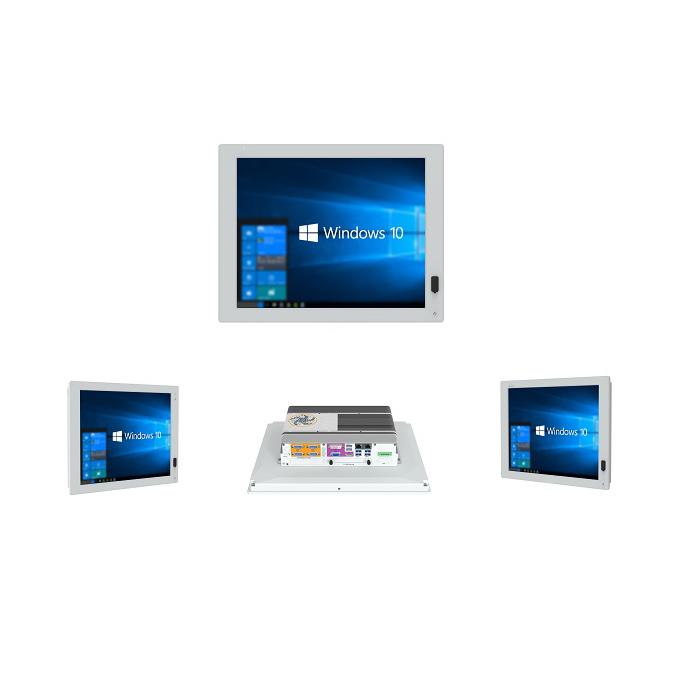

旭虹高性能多扩展17寸工业平板电脑XH-P17R-E7

17寸工业平板电脑XH-P17R-E7特点
●   支持Intel ®6/7 th Core™ i7/i5/i3桌面级多核处理器
●   搭配Q170工业级芯片
●   2个DDR4 SO-DIMM,最高支持32GB,双通道支持
●   支持同步/异步双显/三显
●   6个USB 3.0接口和4个DB9 串口
●   最高可扩展6个intel千兆网络接口
●   3硬盘存储支持
●   支持18V~36V宽压电源输入
●   高温五线电阻触摸屏
●   无风扇被动散热

产品介绍

  17寸工业平板电脑XH-P17R-E7概述

  17寸高性能工业平板电脑XH-P17R-E7,采用14纳米技术的超低功耗、64位多核处理器,全面支持最新Intel®第六代/第七代酷睿i7/i5/i3面级多核处理器,搭配Q170工业级芯片组,支持双通道DDR4笔记本内存,单根最大支持16GB。可以提供强大的运算性能和极佳的图像处理能力,非常适合图像、视觉检测、尺寸测量、工业自动化、安防以及高分辨率医疗图像等对图像和运算能力有特殊要求的应用。

  采用 PWM 自动调速涡轮风扇与超大面积铝鳍片和 3 根铜管导相结合主动散热设计,完美解决高性能 CPU 发热功耗问题,提供更高效率的散热方案,和耐用的无电缆、工业流线型箱体设计,使其能适应苛刻工业现场应用环境。。拥有丰富的IO接口和扩展功能接口,标配6个USB 3.0接口,2个Intel千兆网络接口,4个DB9串口,1个4K分辨率高清DP输出接口和1个DVI、支持同步/异步三显,满足多行业、多显示、多应用场景工业现场应用。

  坚固美观的全模具压铸成型面板,配合高温五线电阻触摸屏,高亮宽温LED背光液晶屏,符合IP65防护等级。多种安装方式,适用于机器视觉、机器人、检测等高性能多通讯要求的应用场合。

  电源模块可选,标配12V~19V宽压,搭配19V 6.32A适配器;支持9V~36V宽压模块可选,整机最大功耗100W。E7S集可靠的设计、强大的图像处理能力和高性能的计算能力于一身,是您现场自动化控制平台最佳选择。

  17寸工业平板电脑XH-P17R-E7产品参数


系统参数


处理器
CPU Intel?6/7thCore? i3/i5/i7 桌面级 LGA1155 CPU,TDP=35W(无风扇被动散热)
芯片组 Intel? Q170 Chipset
BIOS AMI SPI64Mb,支持高级电源管理ACPI,CPU温度,系统电压实时监控
内存 接口 2*DDR4SO-DIMM,@12V,1866/2133/2400/2666 MHz
容量 单根最大支持16G,双通道支持,可扩展至32GB
存储 接口 1*2.5”HDD,支持5~9.5mm,支持插拔
1*2.5”HDD,支持5~9.5mm,内置
1*M.2SATA3.0(22*42mm),内置
显示 芯片组 CPU集成Intel?HD Graphics,支持Directx12
  输出 1*DP(最大支持分辨率支持:4096*2304*24bpp,@60Hz)
1*VGA(最大支持分辨率支持:2048*1536)
1*DVI-D(最大支持分辨率支持:1920*1200,@30Hz)
网络 芯片 2*Intel? Ethernet Connection;LAN1:I210-AT,LAN2:I219-LM,支持WOL
WIFI &
3G/4G
1*Mini-PCIE(半高/全高,支持802.11b/g/n,3G/4G,选配)
1*SIM卡槽
音频 芯片
接口
Realtek ALC662VD
1*Mic-in+1*Audio-out
I/O接口 USB
串口
6*USB3.0+USB2.0
4*DB9RS232(COM1/2支持 RS485 /RS422 /RS232BIOS控制)
扩展接口 前面板信号 1*6pin航空头前面板控制信号(开机,重启,状态LED,Φ=12mm,选配)
  加密狗支架 1*内置USB2.0(选配)
  GPIO 8*GPIO(4进4出,DI低电平有效,DO高电平,DI/DO BIOS可配置,选配)或
8*GPIO(4进4出,光电隔离,5V-40V宽压输入,OMRON继电器输出,DB25,选配)
  PCle 1*MXM3.0(支持4个GigE扩展)
电源 电源类型 DC
接口 1*4pin5.08凤凰端子,带锁孔
输入电压 18V-36V宽压输入,整机功耗最大支持到240W
LED/按钮 开机 1*开机按钮(含状态LED)
  重复位/重启 1*复位/重启按钮(关机情况,长按>=3秒,清CMOS,开机情况下,短按0.2~1s重启)
看门狗 输出/间隔 中断、系统重启/255 级定时间隔
操作系统 版本 6thCore?:Windows7/8/10  32位/64位,Linux
7hCore?:Windows7/8/10   4位,Linux



液晶显示屏参数
显示屏 17SXGA+Color TFT-LCD 背光MTBF 50.000小时
分辨率 1280(H)*1024(V) 亮度 25cd/m2
最大色位 16.7M(6-bit+Hi-FRC) 对比度 1000:1
显示区域 337.92(H)*270.336(V)mm 像素距离 0.264*0.264mm
响应时间 3.8/1.2(TYP.) (Tr+Td)ms 可视角度 85/85/80/80(Typ.)(CR>=10)
背光 WLED 长宽比 5:4

触控参数
触控 五线高温电阻单点触控 输入方式 手指/触摸笔
分辨率 4096*4096 点击寿命 250克力度,3500万次
表面硬度 3H 画笔寿命 250克力度,500万次
透光率 >81% 响应时间 <5ms
触控通讯 USB 静电等级 接触6KV,空气8KV

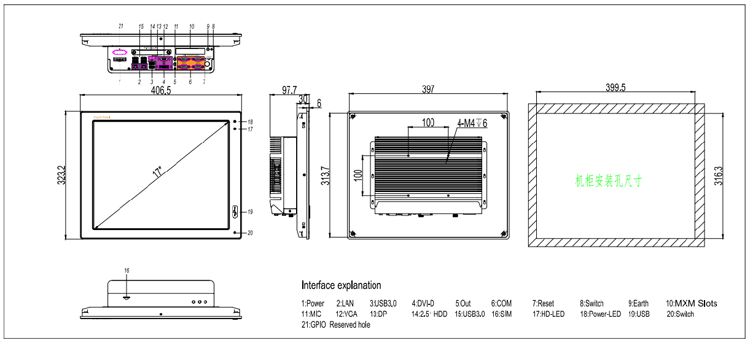

机构参数
颜色 工业灰 重量 不含包装:8.8Kg,含包装:9.68kg
外形尺寸 406.5mm(L)*323.2mm(W)*97.7mm(H) 箱体尺寸 397mm(L)*313.7mm(W)*91.7mm(H)
安装选项 100mm VESA 安装和前部嵌入式安装 开孔尺寸 399.5mm(L)*316.3mm(W)

环境参数
工作温度 0~50°C 存储温度 -20°C ~60°C
相对湿度 10%~90%@40℃(非凝结) 震动 1.5Grms@5~500Hz,random,1 hr/axis
冲击 10G,11秒间隔,半正炫波
