19寸工业平板电脑
19寸工业平板电脑

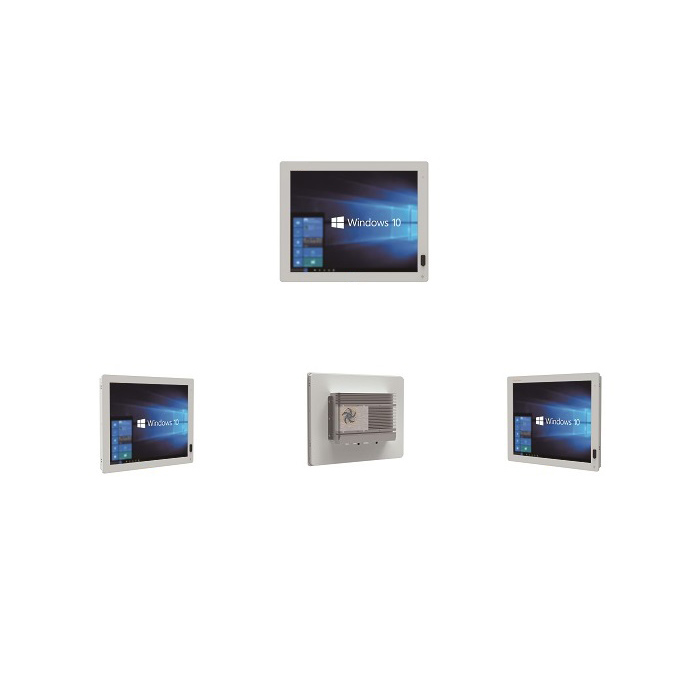

旭虹19寸工业平板电脑XH-P19R-E7

19寸工业平板电脑XH-P19R-E7特点
●    支持Intel ®6/7 th Core™ i7/i5/i3桌面级多核处理器
●    搭配Q170工业级芯片
●    2个DDR4 SO-DIMM,最高支持32GB,双通道支持
●    支持同步/异步双显/三显
●    6个USB 3.0接口和4个DB9 串口
●    最高可扩展6个intel千兆网络接口
●    3硬盘存储支持
●    支持18V~36V宽压电源输入
●    高温五线电阻触摸屏
●    无风扇被动散热

产品介绍

  19寸工业平板电脑XH-P19R-E7概述

  19寸高性能工业平板电脑P19R-E7,采用14纳米技术的超低功耗、64位多核处理器,全面支持最新Intel?第六代/第七代酷睿i7/i5/i3面级多核处理器,搭配Q170工业级芯片组,支持双通道DDR4笔记本内存,单根最大支持16GB。可以提供强大的运算性能和极佳的图像处理能力,非常适合图像、视觉检测、尺寸测量、工业自动化、安防以及高分辨率医疗图像等对图像和运算能力有特殊要求的应用。

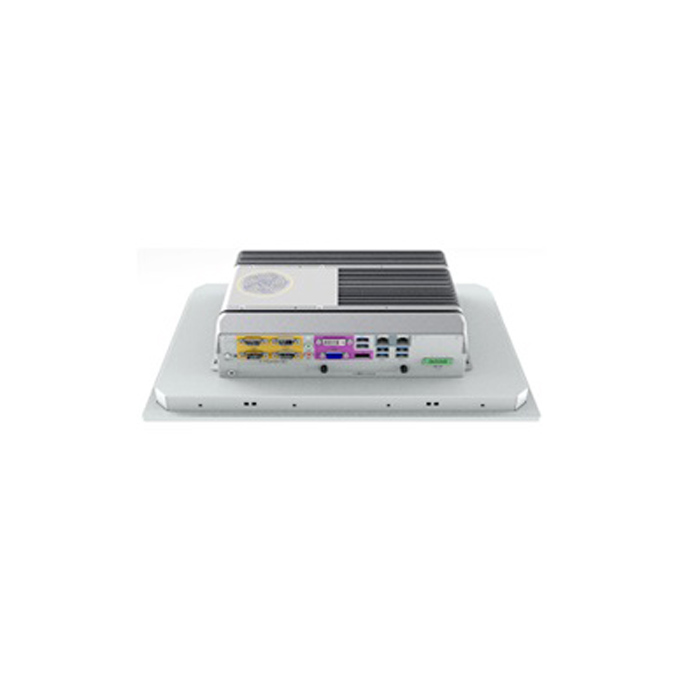

  采用 PWM 自动调速涡轮风扇与超大面积铝鳍片和 3 根铜管导相结合主动散热设计,完美解决高性能 CPU 发热功耗问题,提供更高效率的散热方案,和耐用的无电缆、工业流线型箱体设计,使其能适应苛刻工业现场应用环境。。拥有丰富的IO接口和扩展功能接口,标配6个USB 3.0接口,2个Intel千兆网络接口,4个DB9串口,1个4K分辨率高清DP输出接口和1个DVI、支持同步/异步三显,满足多行业、多显示、多应用场景工业现场应用。

  坚固美观的全模具压铸成型面板,配合高温五线电阻触摸屏,高亮宽温LED背光液晶屏,符合IP65防护等级。多种安装方式,适用于机器视觉、机器人、检测等高性能多通讯要求的应用场合。

  电源模块可选,标配12V~19V宽压,搭配19V 6.32A适配器;支持9V~36V宽压模块可选,整机最大功耗100W。E7S集可靠的设计、强大的图像处理能力和高性能的计算能力于一身,是您现场自动化控制平台最佳选择。


系统参数


处理器
CPU Intel?6/7thCore?i3/i5/i7 桌面级 LGA1151CPU,TDP=35W(无风扇被动散热)
芯片组 Intel? Q170Chipset
BIOS AMI SPI 64MB,支持高级电源管理ACPI,CPU温度,系统电压实时监控
内存 接口 2*DDR4SO-DIMM,@12V,1866/2133/2400/2666Hz
容量 单根最大支持16G,双通道支持,可扩展至32GB
存储 接口 1*2.5”HDD,支持5~9.5mm,支持插拔
1*2.5”HDD,支持5~9.5mm,内置
1*M-2SATA3.0(22*42mm),内置
显示 芯片组 CPU集成Intel?HD Graphics,支持Directx12
  输出 1*DP(最大支持分辨率支持:4096*2304*24bpp,@60Hz)
1*DVI-D(最大支持分辨率支持:1920*1200,@30Hz)
1*VGA(最大支持分辨率支持:2048*1536)
网络 芯片 2*Intel?  EthernetConnection;LANI:I210-AT,LAN2:I219-LM,支持WOL
WIFI &
3G/4G
1*Mini-PCIE(半高/全高,支持802.11b/g/n,3G/4G,选配)
1*SIM卡槽
音频 芯片
接口
Realtek ALC662VD
1*Mic-in+1*Audio-out
I/O接口 USB
串口
6*USB3.0+USB2.0
4*DB9RS232(COM1/2支持 RS485 /RS422/RS232 BIOS控制)
扩展接口 前面板信号 1*6pin航空头前面板控制信号(开机,重启,状态LED,Φ=12mm,选配)
  加密狗支架 1*内置USB2.0(选配)
  GPIO 8*GPIO(4进4出,DI低电平有效,DO高电平,DI/DO BIOS可配置,选配)或
8*GPIO(4进4出,光电隔离,5V~40V宽压输入,OMRON继电器输出,DB25,选配)
  PCle 1*MXM3.0(支持4个GigE扩展)
电源 电源类型 DC
接口 1*4pin5.08凤凰端子,带锁孔
输入电压 18V~36V,宽压输入,整机功耗最大支持到240W
LED/按钮 开机 1*开机按钮(含状态LED)
  重复位/重启 1*复位/重启按钮(关机情况下,长按>=3秒,清CMOS,开机情况下,短按0.2~1s重启)
看门狗 输出/间隔 中断、系统重启/255 级定时间隔
操作系统 版本 6thCore?: Windows7/8/10   32位/64位,Linux
7thCore?: Windows7/8/10   64位,Linux
RAID支持 模式 0,1



液晶显示屏参数
显示屏 19”SXGA+Color TFT-LCD 背光MTBF 50.000小时
分辨率 1280(H)*1024(V) 亮度 350cd/m2
最大色位 16.7M(6-bit+Hi-FRC) 对比度 1000:1
显示区域 376.32(H)*301.06(V)mm 像素距离 0.294*0.294mm
响应时间 5ms(TYP.on/off) 可视角度 85/85/80/80(Typ.)(CR>=10)
背光 WLED 长宽比 5:4

触控参数
触控 五线高温电阻单点触控 输入方式 手指/触摸笔
分辨率 4096*4096 点击寿命 250克力度,3500万次
表面硬度 3H 画笔寿命 250克力度,500万次
透光率 >81% 响应时间 <5ms
触控通讯 USB 静电等级 接触6KV,空气8KV

机构参数
颜色 工业灰 重量 不含包装:8.88Kg,含包装:9.68kg
外形尺寸 443mm(L)*362.5mm(W)*95.9mm(H) 箱体尺寸 434.4mm(L)*353.9mm(W)*89.9mm(H)
安装选项 100mm VESA 安装和前部嵌入式安装 开孔尺寸 437mm(L)*356.5mm(W)

环境参数
工作温度 0~50°C 存储温度 -20°C ~60°C
相对湿度 10%~90%@40℃(非凝结) 震动 1.5Grms@5~500Hz,random,1 hr/axis
冲击 10G,11秒间隔,半正炫波
