LVDS工业液晶屏用哪种驱动板点屏比较好?

旭虹科技 2019-11-14

  从6.5寸开始工业液晶屏目前主流接口都是LVDS接口,6.5-32寸之间工业液晶屏绝大多数是lvds接口,关于LVDS接口定义该如何驱动点屏,今天我们就给来分享一款我们出货量最大的LVDS液晶驱动板,质量品质广受军工医疗客户青睐。

  XH-VD58工业液晶驱动板;VGA DVI转LVDS板主要用于支持TFT LCD 液晶屏,驱动板带1路VGA和1路DVI接口,支持LVDS 输出接口。主板采用 Mstar 信号处理芯片,处理功能强大,能支持各种规格的标准和非标准信号。使用高规格的器件,具有良好的工作性能。可选增加自动感光控制。


XH-VD58参数规格:

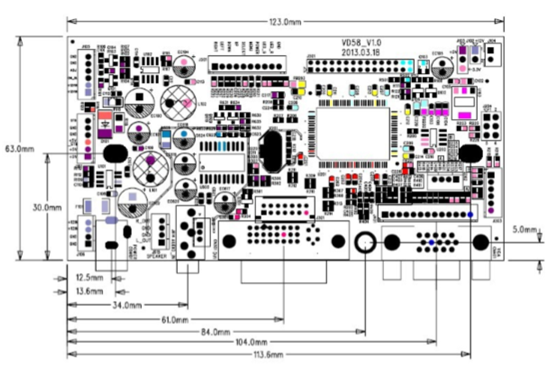

  尺寸大小:123*65*16mm

  PCB 板厚度 : 1.6 mm

  总高度 : 15 mm

  接口信号:1路VGA输入,1路DVI输入,1路音频输入,1路音频输出,支持 LVDS 输出

  支持最大分辨率:1920*1200

  芯片方案:Mstar

  液晶屏接口:LVDS

  输入功率:+12V单电源供电,建议使用54W以上的电源适配器

  支持大屏外接电源控制,超低待机功耗

  支持最大分辨率到内置声音功放 2x2W

  功能:液晶驱动板:可支持自动感光,支持旋钮调光,支持多国语言,支持Gamma设置(预设7条Gamma曲线),复合同步,SOG支持。性能稳定,出货量大。

  工作条件:温度 -20℃到70℃; 相对湿度 20%到80%

  存储条件:温度 -40℃到80℃; 相对湿度 5%到85%

  适用场合:工控显示器,特殊场合显示器等 液晶驱动板,液晶控制板。

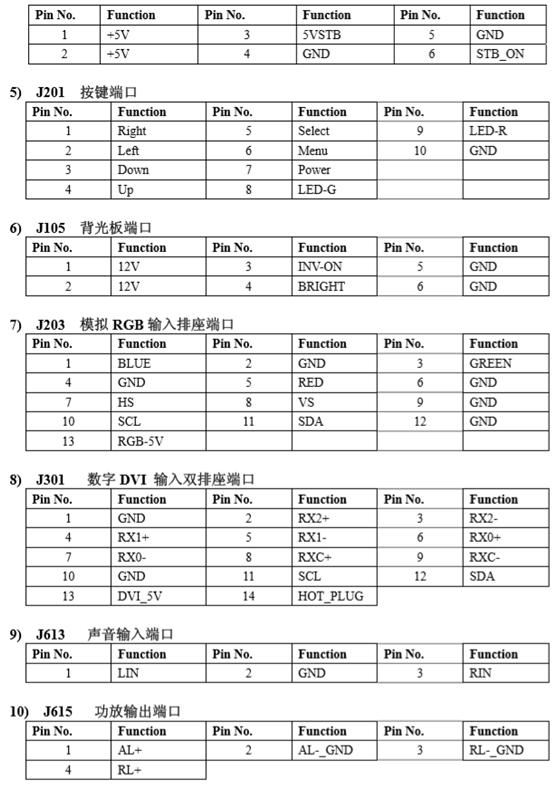

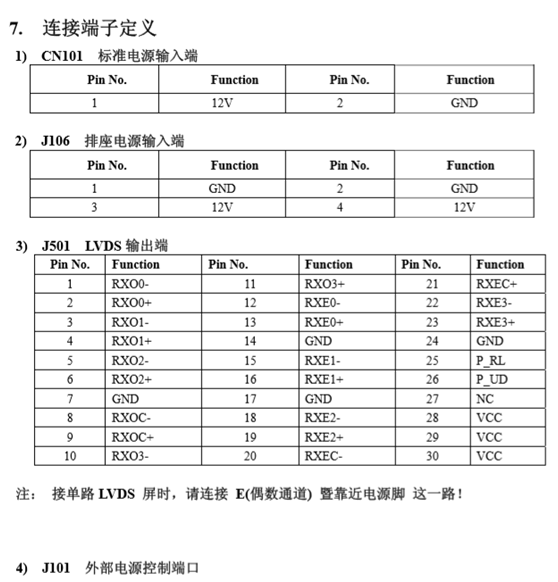

连接端子定义:

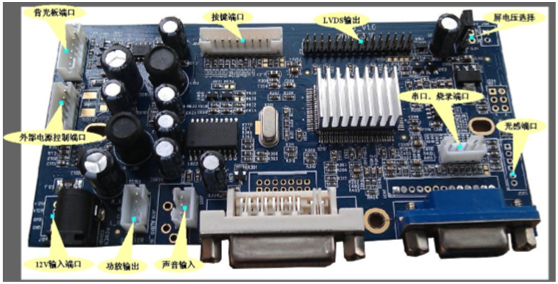

产品图片:



关于XH-VD58工业液晶驱动板规格书下载地址:链接: https://pan.baidu.com/s/1IJM6zbLWRN6E2GJWZKVdYQ 提取码: cuw9 复制这段内容后打开百度网盘手机App,操作更方便哦

友达液晶屏:http://www.hzxuhonglcd.com/tft_lcd/auo/

工业液晶屏:http://www.hzxuhonglcd.com/



规格书:
