什么是LVDS信号输出接口?

旭虹科技 2019-04-26

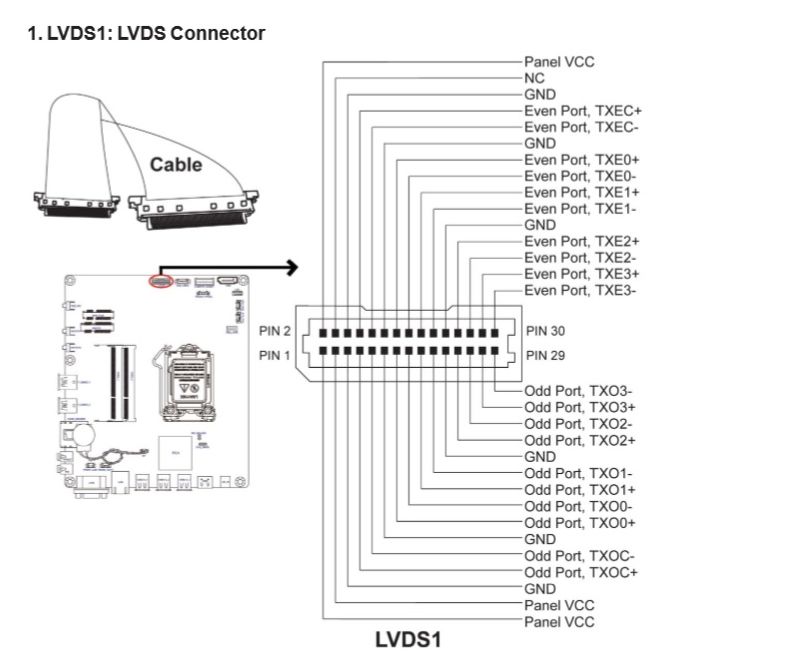

  大多用在7寸以上尺寸的显示屏上接口是lvds的, LVDS接口是LCD Panel通用的接口标准,

  LVDS,即LowVoltageDifferentialSignaling,是一种低压差分信号技术接口。它是美国NS公司(美国国家半导体公司)为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

  LVDS输出接口利用非常低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,即低压差分信号传输。采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输,由于采用低压和低电流驱动方式,因此,实现了低噪声和低功耗。目前,LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

  LVDS输出接口也分为以下四种类型:

  (l)单路6位LVDS输出接口

  这种接口电路中,采用单路方式传输,每个基色信号采用6位数据,共18位RGB数据,因此,也称18位或18bitLVDS接口。此,也称18位或18bitLVDS接口。

  (2)双路6位LVDS输出接口

  这种接口电路中,采用双路方式传输,每个基色信号采用6位数据,其中奇路数据为18位,偶路数据为18位,共36位RGB数据,因此,也称36位或36bitLVDS接口。

  (3)单路8位1TL输出接口

  这种接口电路中,采用单路方式传输,每个基色信号采用8位数据,共24位RGB数据,因此,也称24位或24bitLVDS接口。

  (4)双路8位1TL输出位接口

  这种接口电路中,采用双路方式传输,每个基色信号采用8位数据,其中奇路数据为24位,偶路数据为24位,共48位RGB数据,因此,也称48位或48bitLVDS接口
