Edp信号接口的介绍及优点

旭虹科技 2019-04-26

  eDP和LVDS都是工控机中用来连接触摸屏或显示器的的视频信号接口。从近几次的友达更新的loadmap上的新出的液晶屏型号来看,10.1寸以上的液晶屏的型号接口edp越来越多。

  下面我们来介绍一下edp信号接口和edp接口的特点以及优缺点:

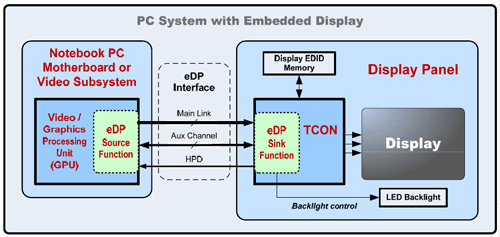

  eDP(Embedded DisplayPort) 它是一种基于DisplayPort架构和协议的一种内部数字接口。可以用较简单的连接器以及较少的引脚来传递高分辨率信号,且能够实现多数据同时传输,故传输速率远高于LVDS。适用于平板电脑、笔记本、一体机、未来新型大屏幕高分 辨率手机。

  EDP是电脑显示屏的一种通信接口,采用EDP显示接口的电脑分辨率会比LVDS接口的显示分辨率高,一般高清屏都是采用这种通信接口,也就是能实现您说的“宽视角”的功能。

  eDP和LVDS都是工控机中用来连接触摸屏或显示器的的视频信号接口。LVDS接口利用非常低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,即低压差分信号传输。是为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。工控机采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输,因采用低压和低电流驱动方式,实现了低噪声和低功耗。

  eDP接口特点:

  1、微封包结构,能够实现多数据的同时传输。

  2、无需LVDS转换电路,电路简洁。

  3、较小的EMI(电磁干扰),并具有强大的版权保护功能。

  以分辨率为1920x1200、24bit彩色的液晶屏为例,若采用LVDS接口,则数据传输线需20对;若采用eDP接口,则只需要4对线。由此可见,eDP接口的优势相当明显,特别是在高清屏中。近年来,为了提高面板及处理器间的数据传输速度,在工控机及工业平板电脑中已大量采用eDP接口,eDP接口正迅速成为主流接口。

  eDP优点:

  1、 微封包结构,能够实现多数据的同时传输 

  2、较大的传输速率,4lanes高达21.6Gbps

  3、 较小的尺寸,宽26.3mm,高1.1mm,利于产品的轻薄化

  4、 无需LVDS转换电路,简化设计 

  5、较小的EMI(电磁干扰) 

  6、 强大的版权保护功能
