eDP和LVDS的对比及eDP屏线和LVDS屏线又有哪些区别?

旭虹科技 2019-04-26

  前面我们介绍了edp接口及其特点,我们都知道 eDP和LVDS都是工控机中用来连接触摸屏或显示器的的视频信号接口。工控机中eDP接口和LVDS接口的区别

  是什么?eDP屏线和LVDS屏线又有哪些区别?

  LVDS接口利用非常低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,即低压差分信号传输。是为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。工控机采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输,因采用低压和低电流驱动方式,实现了低噪声和低功耗。

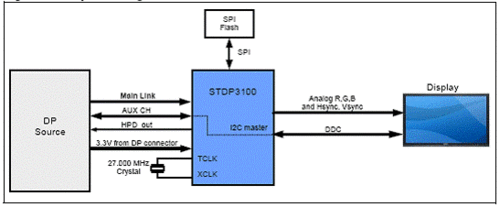

  eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口,可以用较简单的连接器以及较少的引脚来传递高分辨率信号,且能够实现多数据同时传输,故传输速率远高于LVDS。

  eDP和LVDS的比较



eDP

LVDS

数据&时钟线

1-4对数据线

没有单独的时钟线

较多的数据线

单独的时钟线

Bit rateperpair

1.6,2.7,5.4Gbps

945Mbps

总容量

1.6-21.6Gbps

7.56Gbps

时钟

嵌入式的

每个通道有单独的时钟线

传输类型

封包的视频音频和其他传输数据,可扩展格式

仅限末压缩的视频信号

双向数据通道

1Mbps or720Mbps

100kbps

信道编码

ANSI 8B/10B

Serialized at 7x pixel clockrate

内容保护

HDCP

None


 eDP屏线和LVDS屏线的区别

  eDP屏线是指屏接口为0.3-0.5小间距焊接式扁平线,分为单通道与双通道。eDP屏线一般为2组绞线、3组绞线、5组绞线、8组绞。常见的eDP屏线为2组信号线(绞线)、3组信号线。

  LVDS屏线分为标清线与高清线两种。LVDS屏线(高清线)屏接口为0.5间距双排,即JAE FIRE51P高清线。LVDS屏线(标准线)是指屏接口为1.0间距、1.25间距,端子为铆压式组装而成。常见有单八线、双八线。单八线大都为FIX-30P、DF141.25-30P,双八线大都为FIX-30Pin。
