项目背景：数控设备的显示与触摸需求

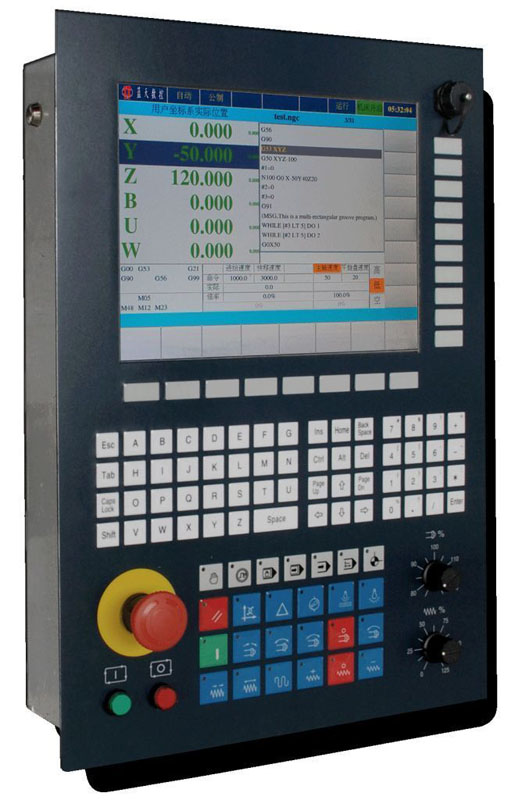

本案例涉及铣镗床数控系统的显示终端配套。客户需要15.6英寸、1920 × 1080分辨率、LVDS接口的液晶屏，并配套触摸操作，同时关注结构重量、耐用性和后续供货安排。

原案例记录的推荐组合为友达G156HAN02.302液晶屏与XH156135A电容触摸屏。以下整理选型依据与配套核对事项；未提供记录的整机测试和交付结果，不作为已验证成果描述。

客户需求与推荐方案

为什么选择G156HAN02.302作为候选屏？

原案例将分辨率、接口及显示表现作为选型依据。所记录的主要参数如下，设计与采购前需使用对应版本的原厂规格书复核：

这些参数用于筛选候选方案，不等于设备在所有工况下的实际表现。亮度、温度范围和响应时间等指标，需结合规格书测试条件与整机环境评估。

原资料没有提供重量对比表、完整成本比较或长期供货协议，因此本页不作“更轻”“性价比最高”或“保证长期供货”的结论。

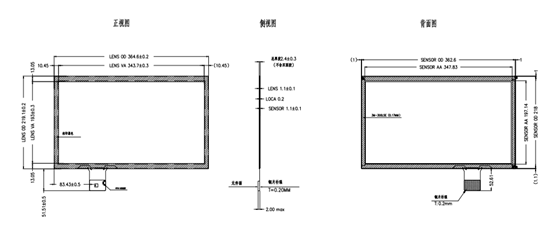

XH156135A电容触摸屏的配套核对

原案例记录的触摸方案为XH156135A。下列数据来自原项目资料，需结合对应图纸、控制器资料和供货版本确认：

表面硬度指标不能直接代表抗冲击、抗跌落或整机耐用性。客户提出的“结实耐用”，还需转化为明确的受力、安装、使用与验收条件。

触摸屏单体的温度范围也不能代表整套显示终端的温度范围。整机需综合液晶屏、触摸屏、控制器、粘接材料、驱动板及散热条件评估。

显示与触摸配套时需要验证什么？

• 显示连接：核对LVDS双通道映射、数据位数、引脚、电源、背光和上电时序。
• 触摸连接：确认USB连接、操作系统驱动、坐标映射和显示方向。
• 结构安装：核对盖板与屏幕的对位、边框遮挡、固定方式、线缆弯折和安装受力。
• 操作条件：按实际需求测试手套、湿手、油污或清洁操作；未验证的条件不作支持承诺。
• 整机环境：根据项目要求测试温升、冷启动、热启动及电磁干扰下的显示和触摸表现。
• 验收：约定画面、触摸、外观、批次一致性和包装运输等检查项目。

本案例的记录范围与适用限制

现有资料说明了客户需求及推荐型号组合，但没有提供整机测试报告、样机验收记录、量产数量或长期运行数据。因此，本页展示的是配套选型思路，不宣称上述验证项目已经全部通过。

相似设备可以参考这套核对方法，但不能直接照搬型号组合。采购前应重新确认设备接口、结构、实际工况和当前供货状态。

类似项目咨询需要提供哪些资料？

请提供设备用途、主板或驱动板型号、目标分辨率、接口资料、安装图、触摸操作条件、重量限制、预计用量和交期。旧设备替代还需提供原屏完整型号、版本及标签照片。

可查看友达15.6寸液晶屏目录、G156HAN02.302产品资料， 或使用工业液晶屏选型需求清单整理项目要求。

内容修订日期：2026年11月2日。参数依据为原案例所提供资料，尚未在本次修订中完成对应原厂规格书及整机测试记录复核。供货与配套方案需按项目重新确认。
