EJ080NA-05B 设计变更内容有哪些?

旭虹科技 2022-12-07

  EJ080NA-05B 设计变更,预计2023年5月切换,预计会缺货

  EJ080NA-05B因IC停产,加工厂从原来的佛山迁移至南京,近几个月会面临停产的,变更后的EJ080NA-05B产品预计2023年5月份会量产,EJ080NA-05B变更项目有15条,新型号可能不能完全兼容直接使用。我们根据群创原厂变更通知书,整理出EJ080NA-05B具体变更情况

  變更主题

  Subject of Change

  EJ080NA-05B 設計變更

  EJ080NA-05B design change.

  變更原因

  Reason of Change

  1.因 Nova IC EOL,新開 panel T1 8061。

  1.Because of nova IC EOL,the new panel project T1 8061

  2.模組生產廠區從佛山移轉至南京。

  2.LCM factory transfer from FS to NJ site.

  變更内容

Item Detail Before After Remark
1 IC 架構 IC changes


1Source(NT39419B)+2Gat e(NT39211)
1Source
1Source(EK79713BCGB)+1 Gate(EK73215BCGA)


2 Polarizer Up-POL 矢印 Mark M1 Down-POL 矢印 Mark Q Up-POL Mark M1 Down-POL Mark Q Up-POL 矢印 Mark D Down-POL 矢印 Mark D Up-POL Mark D Down-POL Mark D
3 CR Min.400/Typ.500 Min.800/Typ.1000
4 Lv(cd/m2) Min.200/Typ.250 Min.250/Typ.300
5 取消 Masking-Tape Cancel Masking-Tape Panel 左側貼附遮光膠帶 Panel attach Masking-tape to the left side 去掉遮光膠帶 Cancel Masking-Tape
6 MFPC 增加二維碼 MFPC add QR codes

無二維碼 NO QR codes

增加二維碼 Add QR codes


7 MFPC 焊接 Pin 加 寬 MFPC weld Pin width

焊接 Pin 寬 1mm Weld Pin 1mm 焊接 Pin 寬 1.2mm Weld Pin 1.2mm
8 BLU 反射變更 BLU reflector change

帝人 UXQ1-150 長陽 EST-150
9 BLU 增光變更 BLU BEF change 光耀 KL88B-134HG 光耀 SH26I-155
10 BLU L-Bar結構變 更 BLU L-Bar structure change Pin 寬 0.8mm/溢錫孔 R0.3/ 溢錫孔數量 2Pin*2/溢錫孔位 置錯位 Pin width 0.8mm/Tin over flow hole R0.3/Tin overflow hole number 2Pin*2/Tin overflow hole mismatch

Pin 寬 0.9mm/溢錫孔 R0.175/ 溢錫孔數量 2Pin*1/溢錫孔位置 平齊 Pin width 0.9mm/Tin over flow hole R0.175/Tin overflow hole number 2Pin*1/Tin overflow hole flush




11 BLU上鐵框破孔位 置上移 The hole of BLU up bezel moved up 破孔位置距底面 2.3101mm The distance from hole to bottom 2.3101mm 破孔位置距底面 1.4801mm The distance from hole to bottom 1.4801mm
12 BLU 下鐵/膠框破 孔變更 BLU bottom bezel/frame hole change 凸包下無破孔/膠框無避讓 Bumb have no hole/Frame have no slotting 凸包增加破孔結構/凸包對應位置 下鐵外擴,膠框避讓 Bumb add holes/ bottom bezel expansion,frame add slotting


13 BLU膠框凸包距底 面距離增加 The distance from bumb to bottom increase 距底部 1.01mm To bottom 1.01mm 距底部 1.21mm To bottom 1.21mm
14 BLU膠框地側增加 1 個膠框卡扣 The down side of BLU add a clip

地側無膠框卡扣 The down side have no clip 地測增加一個膠框卡扣,下鐵框對 應位置破孔 The down side add a clip,bottom bezel add hole
15 BLU膠框材質變更 Frame materials change FG-0610B PC122B

  變更圖面

  1. IC架構

  設變前 Before change

  IC架構1顆source IC(NT39419B)+2顆gate IC(NT39211)架構

  IC :1PC source IC(NT39419B)+2PCS gate IC(NT39211)

  設變後After change

  1顆source IC(EK79713BCGB)+1顆gate IC(EK73215BCGA)架構

  1PC source IC(EK79713BCGB)+1PC gate IC(EK73215BCGA)

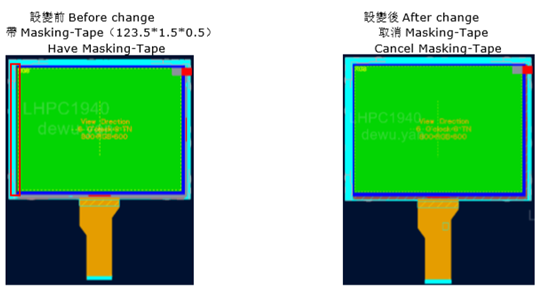

5. 取消Masking-Tape;

  Cancel Masking-Tape


6. MFPC增加二維碼(影響模組外觀)

  MFPC add QR codes(Affect the appearance of module)


8. BLU反射變更

  BLU reflector change

  設變前Before change

  帝人UXQ1-150

  設變後After change

  長陽EST-150


9. BLU增光變更

  BLU BEF change

  設變前Before change

  光耀KL88B-134HG

  設變後After change

  光耀SH26I-155

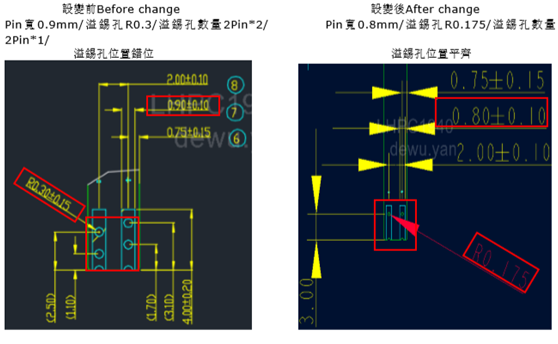

10. BLU L-Bar焊接pin結構變更(會影響模組外觀)
 BLU L-Bar structure change(Affect the appearance of module)

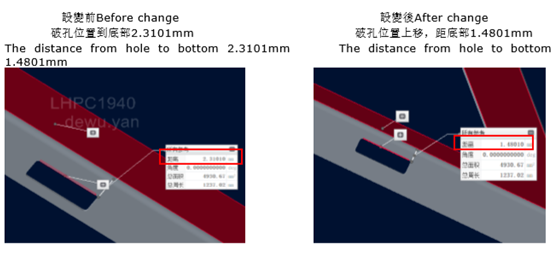

11.BLU上鐵框破孔位置上移(對模組外觀有影響)

  The hole of BLU up bezel moved up(Affect the appearance of module)

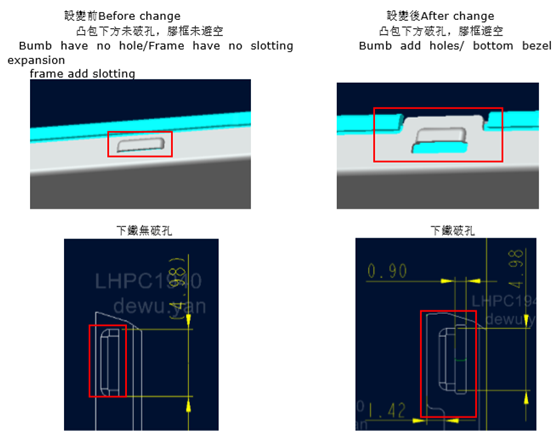

12. BLU下鐵/膠框破孔變更

  BLU bottom bezel/frame hole change

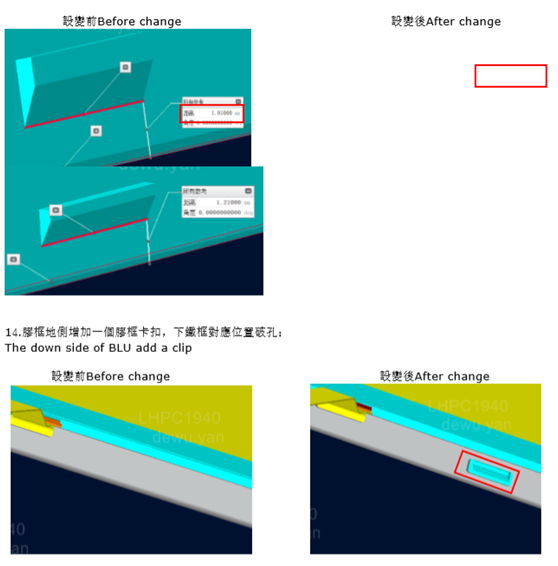

13.膠框凸包距底面距離增加0.2mm;

The distance from bumb to bottom increase

15.BLU膠框材質變更
 Frame materials change

設變前Before change
 FG-0610B
設變後After change
PC-122B

Contents of Change
 1、外觀差異 Look difference
 ■Yes   □No
2、功能差異 Function difference
 □Yes   ■No



變更管理
 Change Control
1、規劃時間 Planning Time:  2023 年 3 月
2、切換時間 Switching Time:  2023 年 5 月
3、產品包装 Product Package
 ■The same box   □The different box
4、產品规格書 Product Spec
 □No change      ■Change



EJ080NA-05B:http://www.hzxuhonglcd.com/tft_lcd/innolux/80inch/ej080na-05b.html

群创液晶屏:http://www.hzxuhonglcd.com/tft_lcd/innolux/

规格书:
