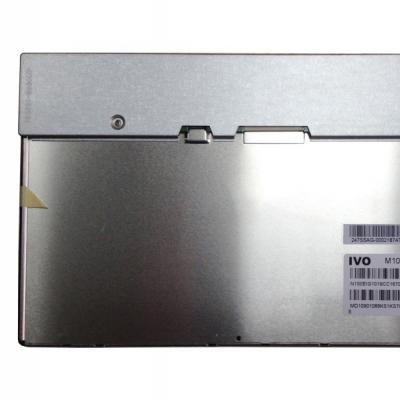

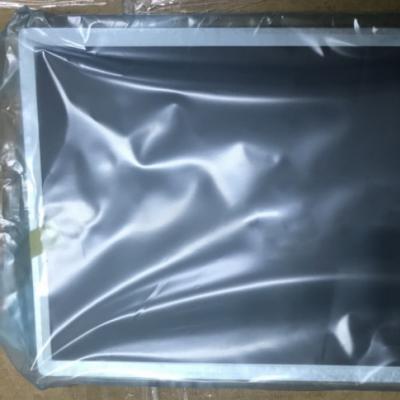

| 基础信息 : | 制造商 | 龙腾（IVO） | 型号 | M101GWN9 R0 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
| 对角尺寸 | 10.1" | |||
| 应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -30 ~ 85 °C |
| RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 : |
宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面 | |||
| 像素特征 : |
解析度 | 1024(RGB)×600, WSVGA | 点间距(mm) | 0.0725×0.2088 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2175×0.2088 (H×V) [117PPI] | |
| 结构尺寸 : |
显示区域(mm) | 222.72(H) × 125.28(V) | 开口区域(mm) | 225.72(H) × 128.28(V) |
| 外观尺寸(mm) | 244(H) × 143(V) | 外观厚度(mm) | 7.2/12.9 (Typ./Max.) | |
| 外观特征 : | 物理形状 |
平面矩形 | 外观样式 | - |
| 宽高比 | 16:9 (H:V) | 风景肖像 |
风景模式 | |
| 其它参数 : | 重量 |
440/440g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 基础信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | - | 响应时间(ms) | 16 (Typ.)(Tr+Td) | |
| 色彩性能 : | 白色坐标 | Wx:0.305; Wy:0.325 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色温 | 6974K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 69% |
| Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 37% |
色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 191mA (Max.) | ||
| 信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
| 接口特征 : | 位置 | 屏体上部中间 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 信盛精工 | MSB240420HD | 1.25mm | 20pins | 1pcs | ||
| 光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 |
| 是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
脚定义 |
| 信盛精工 | MSB24038P5A | 1.25 mm |
5 pins |
1 pcs | ||
| 光源驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 电压供应 | 8.0/12.0/16.0V (Min./Typ./Max.) | 电流供应 | 543mA (Max.) | ||
| 包装箱 : |
每箱数量 | 重量 | 包装箱尺寸 |
| 30 pcs / box | - | - |
