12.1寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 12.1寸 >
  • LSA40AT9001
  • LSA40AT9001

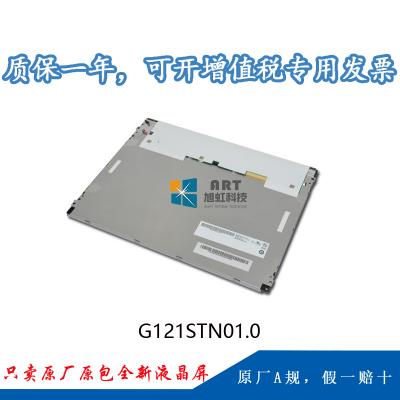

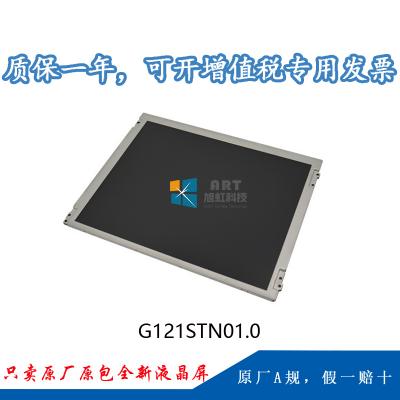

  • 型号:G121STN01.0
  • 品牌:友达 (AUO)
  • 尺寸:12.1英寸
  • 分辨率:800(RGB)×600   [SVGA]
  • 亮度:300cd/m²(Typ.)
  • 视角:80/80/65/75 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:量产中
技术参数
1、我公司G121STN01.0  为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年。



一、友达12.1寸液晶模组G121STN01.0 基本参数

品牌

友达 (AUO)

型号名称

G121STN01.0

屏幕尺寸

12.1 inch

屏幕类型

a-Si TFT-LCD, 液晶模组

分辨率

800(RGB)×600   [SVGA]

像素配置

RGB垂直条状

显示尺寸

246(横)×184.5(竖) mm

外观尺寸

279(横)×209(竖) ×9.5(厚) mm

可视尺寸

249.05(横)×188.3(竖) mm

表面处理

雾面,Hard coating (3H)

亮度

300 cd/m² (Typ.)

对 比 度

 600:1 (Typ.) (透射)

最佳角度

6 o'clock

光学模式

TN,常白显示,透射式

可视角度

80/80/65/75 (Typ.)(CR≥10)

响应速度

25/10 (Typ.)(Tr/Td) ms

颜色数量

262K/16.2M,55%(CIE1931)

背光类型

WLED  [9S2P] , 30K小时 , 含LED驱动器

屏幕重量

580g (Max.)

适用于

工业

刷新频率

60Hz

触摸功能

无触摸

信号系统

20 pins LVDS (1 ch, 6/8-bit) , 端子

功耗

4.61W (Typ.)

供应电压

3.3V (Typ.)

温度范围

工作温度: -30 ~ 85 °C; 存储温度: -30 ~ 85 °C



二、友达12.1寸液晶模组G121STN01.0信号详情

接口类型:

LVDS (1 ch, 6/8-bit)





信号电气:

电压输入

3.3V (Typ.)

电流输入

285mA (Typ.)

FPC详情 :

脚间距

1.25 mm

数量

1 pcs



脚数

20 pins

信号电气功耗





三、友达12.1寸液晶模组G121STN01.0背光详情

背光类型:

WLED

是否可换

Replaceable

背光数量:

9S2P

灯管形状

2串

背光寿命:

30K(Min.)

位置

侧入式光源(顶部)

电压输入:

30.6/32.4V (Typ./Max.)

电流输入

60/90mA (Typ./Max.)

背光功耗:

3.7/5.8W (Typ./Max.)

类型

端子

接口位置:



背光驱动

含LED驱动器



四、友达12.1寸液晶模组G121STN01.0包装详情

包装箱:

数量

重量

尺寸 (L×W×H)



20 pcs / 箱

14.8 Kgs

570×320×420 mm (L×W×H)


  提示:以上G121STN01.0所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
