12.1寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 12.1寸 >
  • LSA40AT9001
  • LSA40AT9001

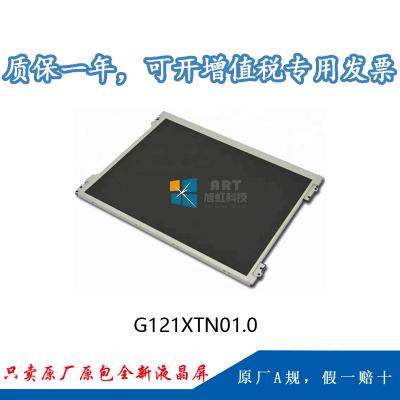

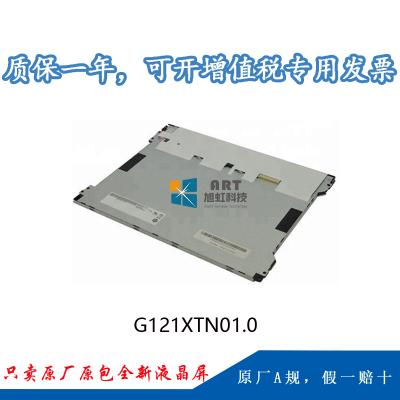

  • 型号:G121XTN01.0
  • 品牌:友达 (AUO)
  • 尺寸:12.1英寸
  • 分辨率:1024×768
  • 亮度:500 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:量产中
技术参数
1、我公司G121XTN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达12.1寸宽温广视角工业液晶屏G121XTN01.0基本参数

品牌

友达 (AUO)

型号名称

G121XTN01.0

屏幕尺寸

12.1英寸

屏幕类型

a-Si TFT-LCD, 液晶模组

分辨率

1024(2)×768(2) , XGA

像素配置

RGBW矩形

显示尺寸

245.76(宽)×184.32(高) mm

外观尺寸

279(宽)×209(高) ×9(厚) mm

可视尺寸

250.8(宽)×188.4(高) mm

表面处理

雾面,Hard coating (3H)

最佳角度



光学模式

TN,常白显示,透射式

可视角度

80/80/80/80 (Typ.)(CR≥10)

响应速度

25/10 (Typ.)(Tr/Td) ms

颜色数量

262K/16.2M , 72% (CIE1931)

背光类型

6S3P WLED , 50K小时 , 含LED驱动器

屏幕重量

495g (Max.)

适用于

工业

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS (1 ch, 6/8-bit) ,20 pins , 端子

功耗

5.31W (Typ.)

供应电压

3.3V (Typ.)

温度范围

工作: -30 ~ 85 °C ;存储: -30 ~ 85 °C



二、友达12.1寸宽温广视角工业液晶屏G121XTN01.0信号详情

接口类型

LVDS (1 ch, 6/8-bit)

信号逻辑电压



信号电气:

电压输入

3.3V (Typ.)

电流输入

590/710mA (Typ./Max.)

FPC详情 :

脚间距

1.25 mm

数量

1 pcs



脚数

20 pins

信号电气功耗

1.95/2.34W (Typ./Max.)



三、友达12.1寸宽温广视角工业液晶屏G121XTN01.0背光详情

背光类型

WLED

是否可换

Replaceable

背光数量

6S3P

灯管形状

3串

背光寿命

50K(Min.) Hours

位置

侧入式光源(顶部)

电压输入

19.2/21.6V (Typ./Max.)

电流输入

50mA (Typ.)

背光功耗

2.88/3.24W (Typ./Max.)

类型

端子

接口位置



背光驱动

含LED驱动器



四、友达12.1寸宽温广视角工业液晶屏G121XTN01.0包装详情

包装箱:

数量

重量

尺寸 (L×W×H)



20 pcs / box

14.8 Kgs

570×320×420 mm (L×W×H)



提示:以上G121XTN01.0所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
