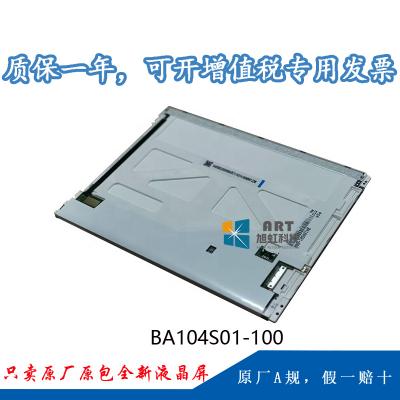

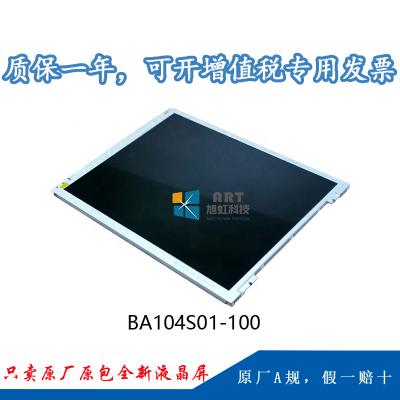

一 、京东方10.4寸工业液晶模组BA104S01-100应用详情
|
基础信息： |
制造商 |
京东方（BOE） |
型号 |
BA104S01-100 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业,医疗影像 |
|
|
屏幕尺寸 |
10.4” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典型特征： |
6/8位灰阶可选，风景模式，白光LED背光，信号端子倒装,背光寿命大于5万小时 |
|||
二 、京东方10.4寸工业液晶模组BA104S01-100结构详情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
点间距 |
0.088×0.264 mm (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.264×0.264 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
211.2×158.4 mm (H×V) |
开口区域 |
215.0×162.0 mm (H×V) |
|
外观尺寸 |
236×176.9 mm (H×V) |
外观厚度 |
5.60±0.30 mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
|||
|
其他参数： |
重量 |
288g (Typ.) |
表面处理 |
Clear |
三、京东方10.4寸工业液晶模组BA104S01-100光学详情
|
基础信息： |
显示亮度 |
500 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (透射) |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
推荐视角 |
12 o'clock |
响应时间 |
30 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐标 |
Wx:0.299; Wy:0.339 |
支持颜色 |
262K/16.7M (6-bit / 6-bit + FRC) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.43 (Typ./Max.)(9 points) |
四、京东方10.4寸工业液晶模组BA104S01-100电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
4.084W (Typ.) |
五、京东方10.4寸工业液晶模组BA104S01-100信号详情
|
信号电气： |
输入电流 |
480mA (Typ.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
1.6W (Typ.) |
信号接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
信盛精工 |
MSB24013P20 |
1.0mm |
20pins |
1pcs |
LVDS-20P1C8B-020D |
|
六、京东方10.4寸工业液晶模组BA104S01-100发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
6S6P |
位置 |
侧入式光源（底部） |
||||
|
可换性 |
- |
灯管形状 |
阵列 |
灯管寿命 |
50K(Typ.) (Hours) |
|||||
|
灯管电气： |
电压输入 |
17.4/20.4V (Min. /Max.) |
电流输入 |
120mA (Typ.) |
||||||
|
功耗 |
2.484W (Typ.) |
|||||||||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||||||
|
灯管驱动： |
无 |
|||||||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
||||
|
日压端子 |
BHSR-02VS-1 |
3.5mm |
2pins |
1pcs |
BLE-2PINS-AC |
|||||
七、京东方10.4寸工业液晶模组BA104S01-100包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
25pcs / 箱 |
510×350×252 mm (L×W×H) |
9.9±1.0 Kgs |
