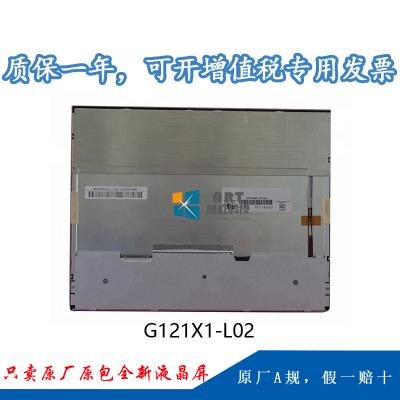

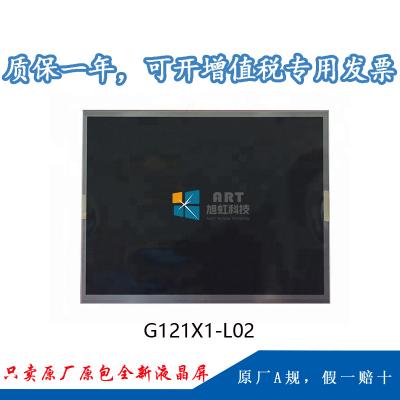

一、奇美12.1寸液晶模组G121X1-L02应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G121X1-L02 |
|
面板尺寸 |
12.1” |
面板应用 |
工业，车载显示 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-30 ~ 80 °C |
存储温度 |
-40 ~ 85 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
表面镜面，广视角，宽温，背光易换，风景模式，背光寿命大于5万小时 |
|||
|
生产情况 : |
已停产 |
|||
二、奇美12.1寸液晶模组G121X1-L02 结构详情
|
像素特征 : |
像素数量 |
1024(RGB)×768 , XGA |
点间距 |
0.080×0.240 mm(W×H) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.240×0.240 mm(W×H) |
|
|
结构尺寸 : |
显示区域 |
245.76(H) × 184.32(V)mm |
可视区域 |
249.0(W)×187.5(H) mm |
|
外观尺寸 |
260.5(W)×204(H) mm |
外观厚度 |
12.2±0.5 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
|
安装方式 |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它特征 : |
重量 |
700g (Max.) |
表面处理 |
雾面 (Haze 0%)，Hard coating (3H) |
三、奇美12.1寸液晶模组G121X1-L02光学详情
|
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
对比度 |
700:1 (Typ.) (透射) |
|
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
-- |
反应时间 |
6/7(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
- |
显示颜色 |
262 (6-bit ) |
|
色域 |
- |
亮度变动 |
1.25/1.40 (Typ./Max.)(5 points) |
四、奇美12.1寸液晶模组G121X1-L02电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
No |
五、奇美12.1寸液晶模组G121X1-L02背光详情
|
背光特征 : |
灯管类型 |
CCFL |
是否可换 |
Replaceable |
灯管寿命 |
50K(Typ.) (Hours) |
||
|
数量 |
2 pcs |
灯管形状 |
直条 |
位置 |
侧入式光源（顶部和底部） |
|||
|
WLED驱动电气 : |
电压输入 |
500±50V |
电流输入 |
2.0/8.0/8.5mA (Min./Typ./Max.) |
||||
|
工作频率 |
45/80KHz (Min./Max.) |
|||||||
|
功率消耗 |
8.0W (Typ.) |
|||||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
无 |
||||
|
接口详情 : |
数量 |
脚数 |
脚间距 |
|||||
|
2pcs |
3pins |
4.0mm |
||||||
六、奇美12.1寸液晶模组G121X1-L02信号详情
|
信号系统 : |
LVDS (1 ch, 6-bit) |
|||||
|
电压输入 |
3.3V (Typ.) |
电流输入 |
510mA (Typ.) |
|||
|
功率消耗 |
1.68W (Typ.) |
|||||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
航空电子 |
FI-SEB20P-HFE |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C6B-070A |
|
七、奇美12.1寸液晶模组G121X1-L02包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
15 pcs / 箱 |
11.15Kg |
465×362×314 mm (L×W×H) |
