2、正常使用下，液晶屏自售出之日起予以保修1年，
| 基础信息： |

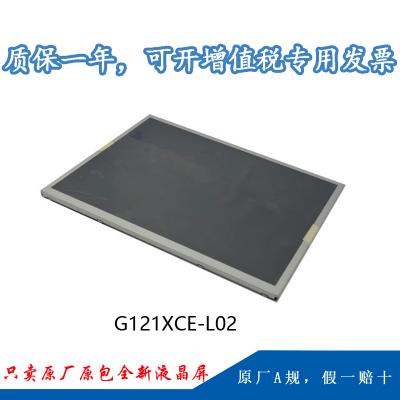

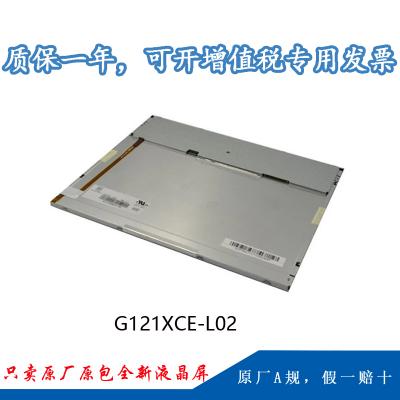

品牌 | 奇美（CHIMEI） | 型号名称 | G121XCE-L02 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | 适用于 | 工业 | |
| 最大额定： | 工作温度 | -30 ~ 70 °C | 存储温度 | -40 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征： | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，信号端子正装，上/下/左/右翻转显示 | |||
| 基础信息： |
亮度 | 500cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 最佳角度 | 全视角 | 响应速度 | 13/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
| 色彩性能： | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 72% NTSC (CIE1931) | 白场变动 | 1.25/1.40 (Typ./Max.)(5 points) |
| 像素特征： |
分辨率 |
1024(RGB)×768 , XGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.080×0.240 mm | 像素间距(W×H) | 0.240×0.240 mm | |
| 物理尺寸： |
显示尺寸 | 245.76(W)×184.32(H) mm | 外观尺寸 | 260.5(W)×204(H) mm |
| 可视尺寸 | 249.0(W)×187.5(H) mm | 外观厚度 | 8.4/8.9 (Typ./Max.) mm | |
| 外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观样式 | - | |
| 安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它细节 : | 重量 | 490/510g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 刷新频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率总耗 : | 9.62W (Typ.) |
| 信号电气： | 输入电流 | 370/450mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
| 功率消耗 | 1.22/1.49W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
| 接口特征： | 位置 | 背面 | 类型 | 端子 | ||
| 接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 庆良 | 076B20-0048RA-G4 | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-160A | |
| 光源特征： |
灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 可换性 | - | 灯管形状 | - | 灯管寿命 | 30K(Min.) (Hours) | |
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
| 接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 宏致 | 91208-01001 | 1.0mm | 10pins | 1pcs | ||
| 灯管驱动： | 含LED驱动器 | |||||
| 驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 0.7/0.85A (Typ./Max.) | ||
| 功率消耗 | 8.4/10.2W (Typ./Max.) | |||||
| 包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
| 18 pcs / 箱 | 465×362×314 mm | 10.9Kgs (Typ.) |
