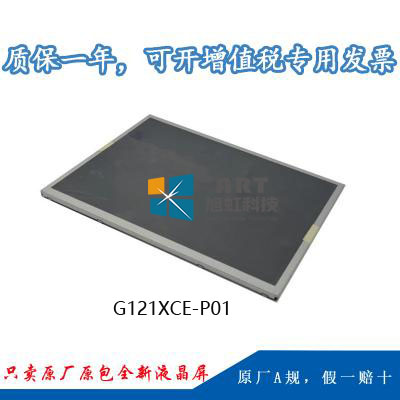

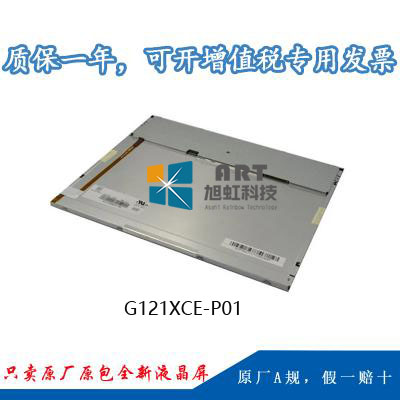

| 基本信息： | 面板品牌 | 奇美（chimei） | 面板型号 | G121XCE-P01 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业，户外高亮 | |
| 面板类型 |
a-Si TFT-LCD , 液晶模组
|
|||
| 工作环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
| RoHS | RoHS | 耐振动性 | - | |
| 典型特征： | 6/8位灰阶可选，广视角，风景模式，超宽温，信号端子正装，上/下,左/右翻转显示 | |||
二、奇美12.1寸高亮宽温全视角工业液晶模组G121XCE-P01结构详情
| 像素特征： | 像素数量 | 1024(RGB)×768 , XGA | 点间距 |
0.080×0.240 (H×V)mm |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.240×0.240(H×V)mm | |
| 结构尺寸： | 显示区域 | 245.76(W)×184.32(H) mm | 可视区域 | - |
| 外观尺寸 | - | 外观厚度 | - | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | 外观样式 | - |
三、奇美12.1寸高亮宽温全视角工业液晶模组G121XCE-P01光学详情
| 基本信息： | 面板亮度 | - | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 16 (Typ.)(Tr+Td) (ms) | |
| 色彩性能： | 白色色度 | - | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 73% NTSC (CIE1931) | 亮度变动 | 1.42 (Max.)(9 points) |
四、奇美12.1寸高亮宽温全视角工业液晶模组G121XCE-P01电子详情
| 工作频率： | 60Hz |
| 翻转扫描： | 翻转 (水平/垂直) |
五、奇美12.1寸高亮宽温全视角工业液晶模组G121XCE-P01信号详情
| 信号系统 : | LVDS (1 ch,6/8-bit) | 信号逻辑电压 | - | ||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 370/450mA (Typ./Ma.) | |
| 功耗 | 1.22/1.49W (Typ./Max.) | ||||
| 接口特征： | 类型 | 端子 | 位置 | - | |
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| 庆良 | 076B20-0048RA-G4 | 1.25 mm | 20 pins | 1pcs | |
