15.4寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 15.4寸 >
  • LSA40AT9001
  • LSA40AT9001

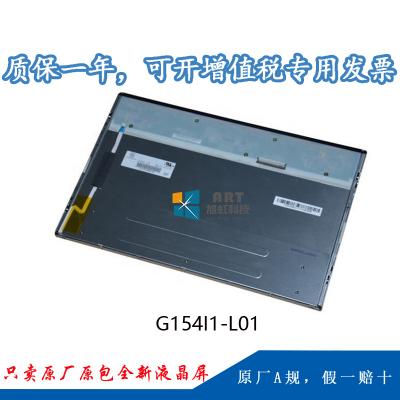

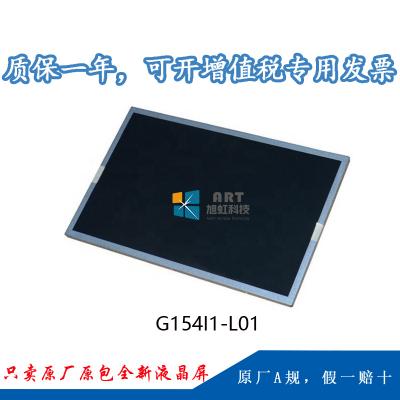

  • 型号:G154I1-L01
  • 品牌:奇美(CHIMEI)
  • 尺寸:15.4英寸
  • 分辨率:1280(RGB)×800 [WXGA]
  • 亮度:700cd/m²(Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 80 °C
  • 当前生产状态:已停产
技术参数
 1、我公司G154I1-L01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、奇美15.4寸液晶模组G154I1-L01应用特征



基本信息 :

制造商

奇美

面板型号

G154I1-L01

面板尺寸

15.4”

面板应用

工业,车载显示

面板类型

a-Si TFT-LCD , 液晶模组





工作环境 :

工作温度

-30 ~ 80°C

存储温度

-40 ~ 85 °C

RoHS状态

RoHS

耐振动性

-

典型特征 :

表面镜面,广视角,宽温,高亮度,背光易换,风景模式,白光LED背光,背光寿命大于5万小时,宽屏,180度翻转显示

生产情况 :

已停产



二、奇美15.4寸液晶模组G154I1-L01结构详情



像素特征 :

像素数量

1280(RGB)×768 ,WXGA

点间距

0.08625×0.25875 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.25875×0.25875mm(H×V)



结构尺寸 :

显示区域

331.2(H)×207(V) mm

可视区域

334.5(H)×210.3(V) mm

外观尺寸

352(H)×230(V) mm

外观厚度

15.8±0.5 mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:10 (H:V)

外观形状

-

安装方式

Side mounting holes (4-M3) on left, right bezel

其它特征 :

重量

1.29/1.35Kgs (Typ./Max.)

表面处理

镜面 (Haze 0%),Hard coating (3H),抗反射处理



三、奇美15.4寸液晶模组G154I1-L01光学详情

基本信息 :

面板亮度

700 cd/m² (Typ.)

对比度

700:1 (Typ.) (透射)

可视角度

80/80/80/80 (Typ.)(CR≥10)

光学模式

Super MVA,常黑显示,透射式

最佳视角

全视角

反应时间

5/11(Typ.)(Tr/Tf) (ms)

色彩性能 :

白色色度

-

显示颜色

262K(6-bit)

显示性能 :

室外可视性



四、奇美15.4寸液晶模组G154I1-L01电子详情

工作频率 :

60Hz

翻转扫描 :

翻转 (180°)



五、奇美15.4寸液晶模组G154I1-L01背光详情

背光特征 :

灯管类型

CCFL

是否可换

Replaceable

灯管寿命

50K(Typ.) (Hours)

数量

4 pcs

灯管形状

直条

位置

侧入式光源(顶部和底部)

WLED驱动电气 :

电压输入

600±60V

电流输入

3.0/7.0/8.0mA (Min./Typ./Max.)

功率消耗

16.8W (Typ.)

工作频率

40/55/80KHz (Min./Typ./Max.)

接口特征 :

类型

端子

接口详情:

型号

脚距

脚数

数量

35001HS-02L

3.5 mm

2 pins

4 pcs



六、奇美15.4寸液晶模组G154I1-L01信号详情

信号系统 :

LVDS (1 ch, 6-bit)

电压输入

3.3V (Typ.)

电流输入

410mA (Typ.)

接口特征 :

类型

端子

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

-

-

1.25 mm

20pins

1 pcs

LVDS-20P1C6B-010C



七、奇美15.4寸液晶模组G154I1-L01包装详情

包装箱:

数量

重量

尺寸 (L×W×H)

10 pcs / 箱

14.7Kgs

465×362×314 mm (L×W×H)
