2、正常使用下，液晶屏自售出之日起予以保修1年，

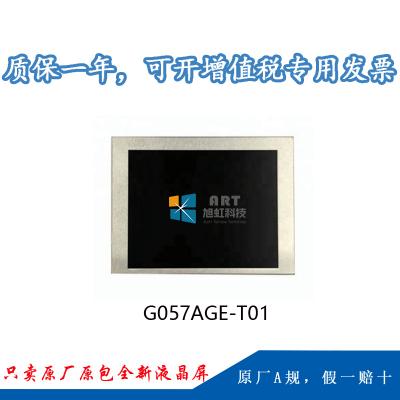

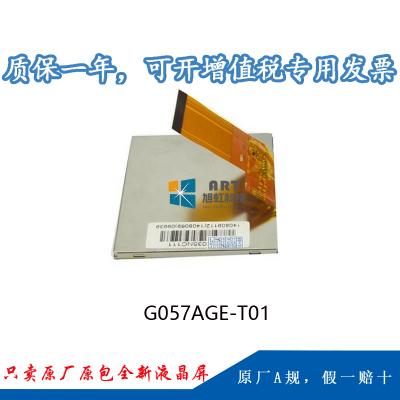

一、奇美5.7寸液晶模组G057AGE-T01应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G057AGE-T01 |
|
面板尺寸 |
5.7 |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-30 ~ 85 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
表面雾面，白光LED背光，广视角，风景模式，宽温，背光寿命大于5万小时，上/下/左/右翻转显示 |
|||
二、奇美5.7寸液晶模组G057AGE-T01结构详情
|
像素特征 : |
像素数量 |
320(RGB)×240 ,QVGA |
点间距 |
0.120×0.360 mm (H×V) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.360×0.360 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
115.2×86.4 mm (H×V) |
可视区域 |
118.2×89.4 mm (H×V) |
|
外观尺寸 |
144×104.6 mm (H×V) |
外观厚度 |
12.3±0.5 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
|
安装孔位 : |
Side mounting holes (4-Φ2.6); Rear mounting holes (4-Φ2.6) |
|||
|
其它特征 : |
重量 |
155/170g (Typ./Max.) |
表面处理 |
雾面 (Haze 25%) |
三、奇美5.7寸液晶模组G057AGE-T01 光学详情
|
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (透射) |
|
可视角度 |
80/80/70/70 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
-- |
反应时间 |
15/35(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
26.2K (6-bit) |
|
色域 |
54% NTSC (CIE1931) |
亮度变动 |
1.25/1.40 (Typ./Max.)(5 points) |
四、奇美5.7寸液晶模组G057AGE-T01 电子详情
|
工作频率： |
60Hz |
|
翻转扫描 ： |
翻转 (水平/垂直) |
|
功率消耗 ： |
3.35W (Typ.) |
五、奇美5.7寸液晶模组G057AGE-T01 背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
- |
灯管寿命 |
50K(Min.) (Hours) |
|
数量 |
- |
灯管形状 |
- |
位置 |
侧入式光源 |
|
|
灯管电气 : |
电压输入 |
12.0V (Typ.) |
电流输入 |
0.23/0.26/0.28A (Min./Typ./Max.) |
||
|
功耗 |
2.45W (Typ.) |
|||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||
六、奇美5.7寸液晶模组G057AGE-T01信号详情
|
信号系统 : |
TTL (1 ch, 6-bit) |
|||||
|
信号电气 : |
电压输入 |
3.3V (Typ.) |
电流输入 |
151/181mA (Typ./Max.) |
||
|
功耗 |
0.5W (Typ.) |
|||||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
航空电子 |
0.5 mm |
33 pins |
1 pcs |
|||
七、奇美5.7寸液晶模组G057AGE-T01包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
60 pcs / 箱 |
30 Kgs |
540×450×275 mm |
