10.2寸群创液晶屏

您现在的位置：首页 > 工业液晶屏 > 群创液晶屏 > 10.2寸 >

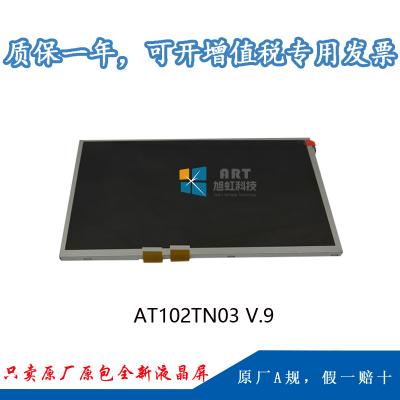

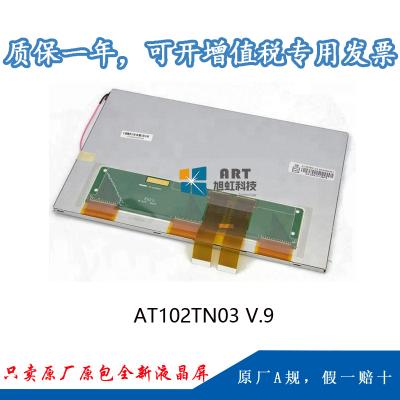

型号：AT102TN03 V.9
品牌：群创(Innolux)
尺寸：10.2英寸
分辨率：800(RGB)×480 , WVGA
亮度：250 cd/m² (Typ.)
视角：65/65/45/65 (Typ.)(CR≥10)
接口：TTL
工作温度：-30 ~ 85 °C
当前生产状态：量产中

产品数据表格申请

技术参数

1、我公司AT102TN03 V.9为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；

2、正常使用下，液晶屏自售出之日起予以保修1年，

一、群创10.2寸工业液晶模组AT102TN03 V.9应用详情

基本信息：	面板品牌	群创	面板型号	AT102TN03 V.9
	面板尺寸	10.2"	面板应用	便携式DVD，数码相框,车载显示
	面板类型	a-Si TFT-LCD , 液晶模组
工作环境：	工作温度	-30 ~ 85 °C	储存温度	-30 ~ 85 °C
工作环境：	ROHS状态	ROHS
典型特征：	表面雾面，宽温，风景模式，白光LED背光，宽屏，上/下/左/右翻转显示

二、群创10.2寸工业液晶模组AT102TN03 V.9结构详情

像素特征：	分辨率	800(RGB)×480 , WVGA	点间距	0.0925×0.2760 mm (H×V)
像素特征：	像素布局	RGB垂直条状	像素间距	0.2760×0.2760 mm (H×V)
结构特征：	显示区域	222×132.48 mm(H×V)	可视区域	225.3×135.7 mm (H×V)
结构特征：	外观尺寸	235×145.8 mm(H×V)	外观厚度	5.9±0.3 mm
外观特征：	外观形状	平面矩形	风景肖像	风景模式
外观特征：	宽高比	15:9 (H:V)	外观形状	-
其它特征	重量	325g (Typ.)	表面处理	雾面

三、群创10.2寸工业液晶模组AT102TN03 V.9光学详情

基本信息：	面板亮度	250 cd/m² (Typ.)	对比度	300:1 (Typ.) (透射)
	可视角度	65/65/45/65 (Typ.)(CR≥10)	光学模式	TN，常白显示，透射式
	最佳视角	6 o'clock	反应时间	15/20 (Typ.)(Tr/Td)
色彩性能：	白色色度	Wx:0.310; Wy:0.330	显示颜色	262K (6-bit )
色彩性能：	色域	5 0% NTSC (CIE1931)	亮度变动	1.33/1.43 (Typ./Max.)(9 points)

四、群创10.2寸工业液晶模组AT102TN03 V.9电子详情

刷新频率：	60Hz
翻转扫描：	翻转 (水平/垂直)
功率总耗：	2.11W (Typ.)
时序控制 (T-CON) :	Need external T-CON

五、群创10.2寸工业液晶模组AT102TN03 V.9背光详情

背光特征：	灯管类型	WLED	是否可换	-	灯管寿命	20K(Typ.) (Hours)
背光特征：	数量	3S10P	灯管形状	阵列	位置	侧入式光源(顶部)
灯管电气：	电压输入	8.4/9.3/10.5V (Min./Typ./Max.)		电流输入	200±20mA
灯管电气：	功耗	1.86W (Typ.)
接口特征：	类型	端子		灯管驱动	无
接口详情：	数量	脚间距	脚数	脚定义
接口详情：	1pcs	3.5mm	2pins	BLE-2PINS-AC

六、群创10.2寸工业液晶模组AT102TN03 V.9信号详情

信号系统：	TTL (1 ch, 6-bit)	逻辑电压	0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
信号电气：	电压输入	3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL)	电流输入	4.0/25/0.3/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL)
信号电气：	功耗	250mW (Typ.)
接口特征：	类型	FPC	位置	-
FPC详情：	脚间距	脚数	数量	接口定义
FPC详情：	0.5mm	30pins	2pcs

七、群创10.2寸工业液晶模组AT102TN03 V.9包装详情

包装箱：	数量	重量	尺寸 (L×W×H)
包装箱：	25 pcs / 箱	10.79±0.54 Kgs	530×355×255 mm (L×W×H)
