10.4寸群创液晶屏
您现在的位置:首页 > 工业液晶屏 > 群创液晶屏 > 10.4寸 >

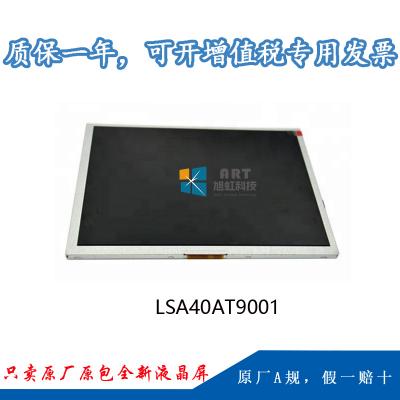

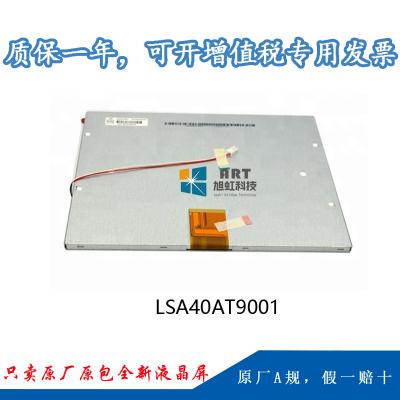

  • LSA40AT9001
  • LSA40AT9001
  • 型号:LSA40AT9001
  • 品牌:群创 (Innolux)
  • 尺寸:10.4英寸
  • 分辨率:800(RGB)×600 [SVGA]
  • 亮度:250cd/m²(Typ.)
  • 视角:70/70/50/60 (Typ.)(CR≥10)
  • 接口:RGB
  • 工作温度:-10 ~ 50 °C
  • 当前生产状态:即将停产
技术参数
 1、我公司LSA40AT9001为群创光电原厂原装全新液晶屏A规液晶屏;质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,

温馨提示:LSA40AT9001群创已经给出了停产通知,其中2019年3月18日群创工厂最后一次下单生产,2019年3月31号最后一次出货,5月31号正式停产,



现我司群创10.4寸LSA40AT9001液晶还有一些之前的备货200pcs,有需要的客户朋友,尽快联系下单提货。LSA40AT9001兼容替代友达和天马均有合适的。

一、群创10.4寸工业液晶模组LSA40AT9001应用详情

基本信息:

面板品牌 群创 面板型号 LSA40AT9001
面板尺寸 10.4" 面板应用 便携式DVD,数码相框
面板类型 a-Si TFT-LCD , 液晶模组
工作环境: 工作温度 -10 ~ 50 °C 储存温度 -20 ~ 60 °C
ROHS状态 ROHS
典型特征: 6/8位灰阶可选,风景模式,白光LED背光



二、群创10.4寸工业液晶模组LSA40AT9001结构详情

像素特征: 分辨率 800(RGB)×600 , SVGA 点间距 0.088×0.264 mm (H×V)
像素布局 RGB垂直条状 像素间距 0.264×0.264 mm (H×V)
结构特征: 显示区域 211.2×158.4 mm(H×V) 可视区域 214.2×162.5 mm (H×V)
外观尺寸 228.4×175.4 mm(H×V) 外观厚度 5.9±0.3 mm
外观特征: 外观形状 平面矩形 风景肖像 风景模式
宽高比 4:3(H:V) 外观形状 -
其它特征 重量 379g (Typ.) 表面处理 Hard coating (3H)



三、群创10.4寸工业液晶模组LSA40AT9001光学详情



基本信息:

面板亮度 250 cd/m² (Typ.) 对比度 500:1 (Typ.) (透射)
可视角度 70/70/50/60 (Typ.)(CR≥10) 光学模式 TN,常白显示,透射式
最佳视角 6 o'clock 反应时间 10/15 (Typ.)(Tr/Td)
色彩性能: 白色色度 Wx:0.310; Wy:0.330 显示颜色 262K/16.2M (6-bit / 6-bit + Dithering)
色域 5  0% NTSC (CIE1931) 亮度变动 -



四、群创10.4寸工业液晶模组LSA40AT9001电子详情

刷新频率: 60Hz
翻转扫描: No
时序控制 (T-CON) : Embedded T-CON



五、群创10.4寸工业液晶模组LSA40AT9001背光详情

背光特征 : 灯管类型 WLED 是否可换 - 灯管寿命 20K(Typ.) (Hours)
数量 3S12P 灯管形状 阵列 位置 侧入式光源
灯管电气 : 电压输入 9.6/10.5V (Typ./Max.) 电流输入 240mA (Typ.)
功耗 2.3/2.52W (Typ./Max.)
接口特征 : 类型 端子 灯管驱动
接口详情 : 数量 脚间距 脚数 脚定义
1pcs 3.5mm 2pins BLE-2PINS-CA



六、群创10.4寸工业液晶模组LSA40AT9001信号详情

信号系统: Parallel RGB (1 ch, 6/8-bit) 逻辑电压 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
信号电气: 电压输入 3.3/10.5V (Typ.)(VCC/AVDD) 电流输入 6/40mA (Typ.)(ICC/AIDD)
接口特征: 类型 FPC 位置 -
FPC详情: 脚间距 脚数 数量 接口定义
0.5mm 60pins 1pcs



七、群创10.4寸工业液晶模组LSA40AT9001包装详情

包装箱: 数量 重量 尺寸 (L×W×H)
25 pcs / 箱 12.59±0.63 Kgs 530×355×255 mm (L×W×H)

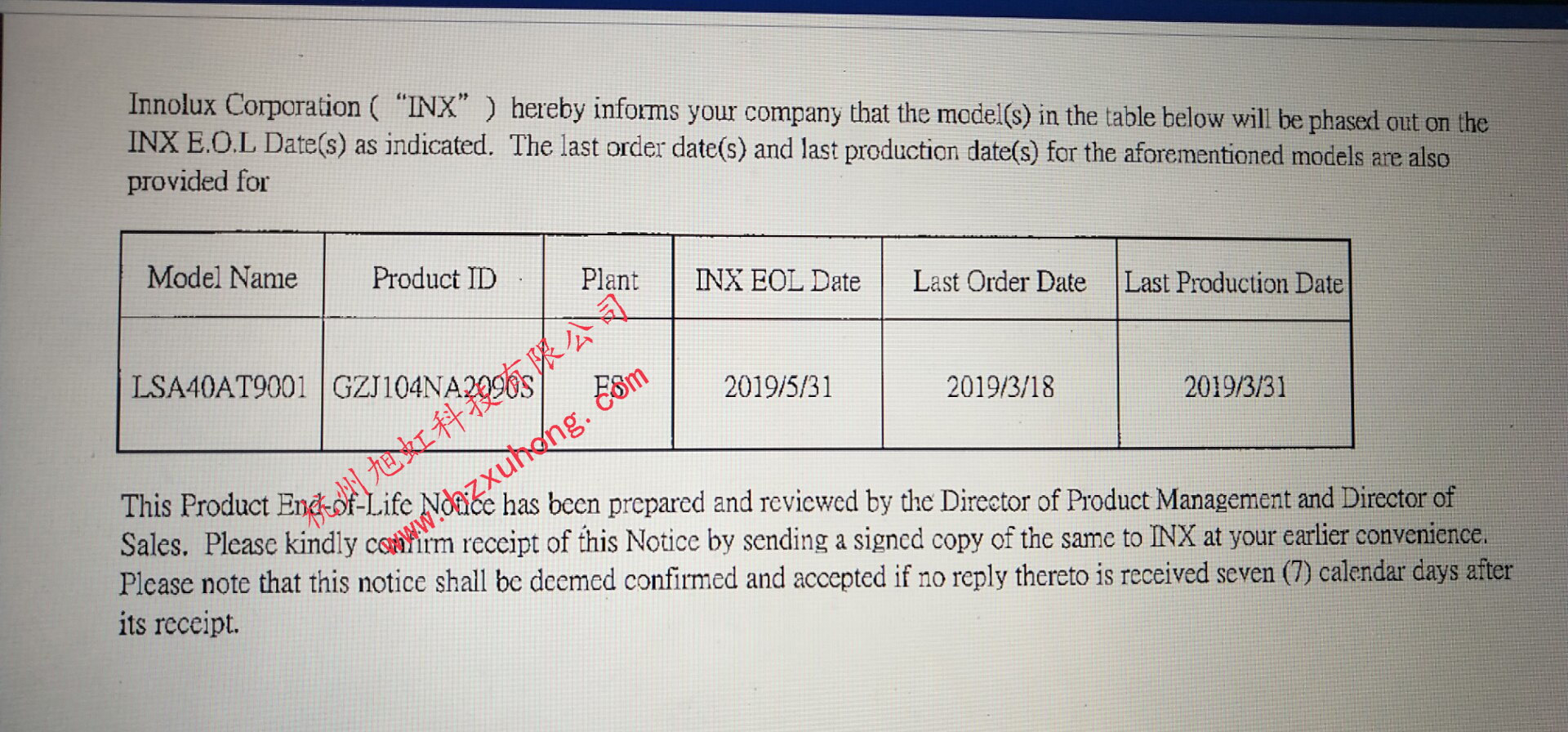

LSA40AT9001停产通知
