8.0寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 8.0寸 >
  • LSA40AT9001
  • LSA40AT9001

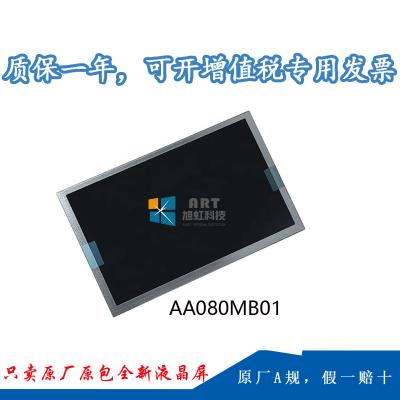

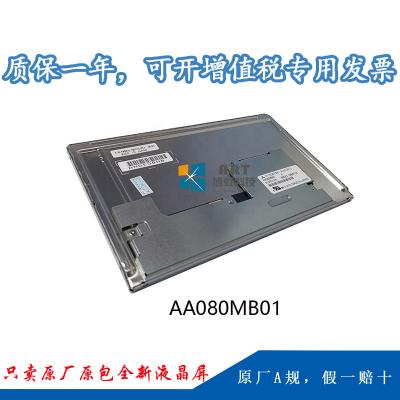

  • 型号:AA080MB01
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:8.0英寸
  • 分辨率:800(RGB)×480 [WVGA]
  • 亮度:1200 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口: LVDS
  • 工作温度:-30 ~ 80 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AA080MB01应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA080MB01

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -30 ~ 80°C -30 ~ 80 °C -
适用于: 工业,户外高亮
典型特征: 表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,超高亮度,白光LED背光,背光寿命大于10万小时,宽屏,180度翻转显示


二、三菱液晶模组AA080MB01结构详情
屏幕尺寸: 8.0寸
像素特征: 分辨率 像素配置 点间距 像素间距
800(RGB)×480 , WVGA RGB垂直条状 0.0725×0.2175mm (H×V) 0.2175×0.2175 mm (H×V)
结构尺寸 : 显示尺寸 可视尺寸 外观尺寸(W×H) 外观厚度
174×104.4 mm (W×H) 178.0×108.4 mm (W×H) 192(W)×122(H) mm 7.5/8.9 mm
外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 15:9 (W : H) 风景模式 -
其他特征: 表面防护 重量 表面处理
- 250g (Typ.) 雾面,Hard coating (3H)


三、三菱液晶模组AA080MB01光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
1200 cd/m² (Typ.) TN,常白显示,透射式 700:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
80/80/80/80(Typ.)(CR≥10)  全视角 4/12 (Typ.)(Tr/Td) (ms)
色彩性能: 色域 颜色数量 白场色度
52% NTSC (CIE1931) 262K/16.7M (6-bit / 8-bit ) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)
显示性能: 室外可视性


四、三菱液晶模组AA080MB01电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗 :
5.1W (Typ.)



五、三菱液晶模组AA080MB01信号特征
信号电气: 电流输入 电压输入
250/400mA (Typ./Max.) 3.3V (Typ.)
接口特征: 位置 类型 信号类型
- 端子 LVDS (1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
航空电子 FI-SEB20P-HFE 1pcs 1.25mm 20pins


六、三菱液晶模组AA070MJ01背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 - - 100K(Typ.) --
WLED电气: 电流输入 电压输入
350/430mA (Typ./Max.) 12V (Typ.)
接口特征: 位置 类型 WLED驱动
  端子 含LED驱动器
接口详情: 型号 脚距 脚数 数量 脚定义
FI-S6P-HFE 1.25mm  6pins 1 pcs
