10.4寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 10.4寸 >
  • LSA40AT9001
  • LSA40AT9001

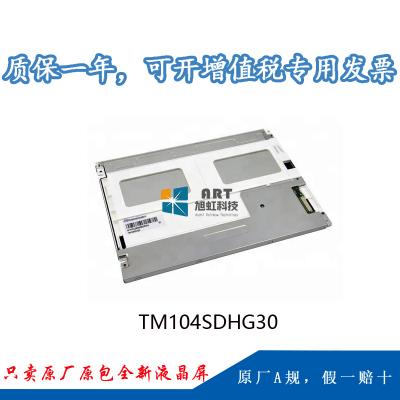

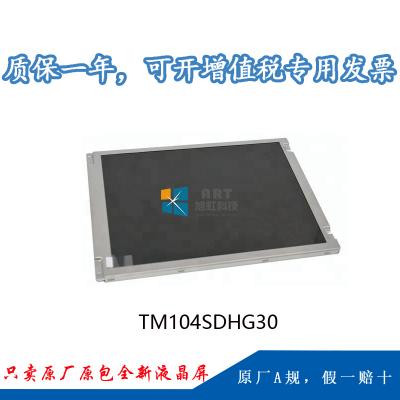

  • 型号:TM104SDHG30
  • 品牌:天马 (TIANMA)
  • 尺寸:10.4英寸
  • 分辨率:800(RGB)×600 (SVGA)
  • 亮度:350 cd/m² (Typ.)
  • 视角:70/70/60/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 工作温度:-20 ~ 60 °C
  • 当前生产状态:量产中
技术参数
 1、我公司TM104SDHG30为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、天马10.4寸液晶模组TM104SDHG30 应用详情
基础信息: 制造商 天马(TIANMA) 型号 TM104SDHG30
类型 a-Si TFT-LCD , 液晶模组 应用产品 工业、车载
对角尺寸 10.4英寸
应用环境: 工作温度 -20 ~ 60 °C 存储温度 -30 ~ 70 °C
RoHS RoHS
典型特征: 表面雾面,6/8位灰阶可选,风景模式,白光LED背光,180度翻转显示

二、天马10.4寸液晶模组TM104SDHG30 结构详情

像素特征 : 解析度 800(RGB)×600 , SVGA 点间距(mm) 0.088×0.264 (H×V)
像素排列 RGB垂直条状 像素间距(mm) 0.264×0.264 (H×V)
结构尺寸 : 显示区域(mm) 211.2(H) × 158.4(V) 开口区域(mm) 214.2(H) × 162.5(V)
外观尺寸(mm) 228.4(H) × 175.4(V) 外观厚度(mm) 6.2 (Typ.)
外观特征: 物理形状 平面矩形 外观样式 -
宽高比 4:3 (H:V) 风景肖像 风景模式
安装方式: without hole
其他参数: 重量 360g 表面处理 雾面,Hard coating (3H)

三、天马10.4寸液晶模组TM104SDHG30 光学详情


基础信息:
显示亮度 350 cd/m² (Typ.) 对比度 500:1 (Typ.) (透射)
可视角度 70/70/60/70 (Typ.)(CR≥10) 显示模式 TN,常白显示,透射式
推荐视角 12 o'clock 响应时间(ms) 10/15 (Typ.)(Tr/Td)
色彩性能: 白色坐标 Wx:0.309; Wy:0.334 支持颜色 262K/16.7M (6-bit / 6-bit + Dithering)
色域 50% NTSC (CIE1931) 亮度均匀性 1.33/1.43 (Typ./Max.)(9 points)

四、天马10.4寸液晶模组TM104SDHG30 电子详情

帧频率 : 60Hz
翻转扫描 : 翻转 (180°)

 五、天马10.4寸液晶模组TM104SDHG30 信号详情

信号电气: 电压供应 3.3/11.0/25.0/-7.0V   (Typ.)(VCC/AVDD/VGH/VGL) 电流供应 10.2/34.3/0.7/0.7mA   (Typ.)(ICC/AIDD/IGH/IGL)
功率消耗 176mW (Typ.)
信号类型 : Parallel RGB (1 ch, 6/8-bit) 逻辑电压 -
接口特征 : 位置 - 类型 FPC
接口详情: 品牌 型号 脚距 脚数 数量
  0.5 mm 60pins 1pcs

六、天马10.4寸液晶模组TM104SDHG30 光源详情

光源特征: 光源类型 WLED 数量 3S12P 位置 侧入式光源
是否可换 - 形状 阵列 寿命 30K(Typ.) Hours
灯管电气: 电压供应 9.6V (Typ.) 电流供应 240mA (Typ.)
接口特征: 位置 -   类型 端子
接口详情: 品牌 型号 脚距 脚数 数量 脚定义
日压端子 BHSR-02VS-1 3.5 mm 2pins 1pcs BLE-2PINS-AC
光源驱动:

七、天马10.4寸液晶模组TM104SDHG30 包装详情

包装箱: 数量 重量 尺寸
25 pcs / box TBD 530×350×250 mm (L×W×H)
