12.1寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 12.1寸 >
  • LSA40AT9001
  • LSA40AT9001

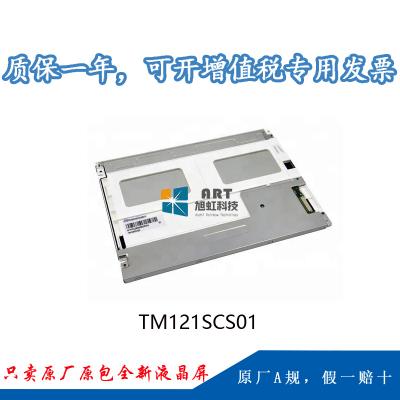

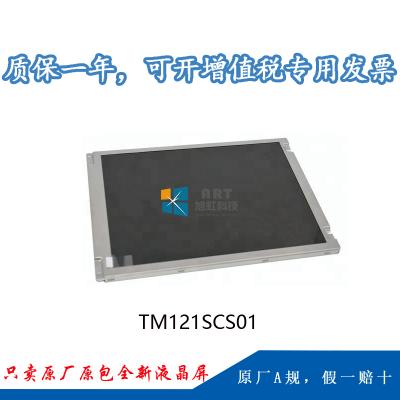

  • 型号:TM121SCS01
  • 品牌:天马(TIANMA)
  • 尺寸:12.1英寸
  • 分辨率:800(RGB)×600 , SVGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:70/70/50/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
 1、我公司TM121SCS01 为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马12.1寸液晶模组TM121SCS01 应用详情

基本信息:

制造商

天马(tianma)

型号

TM121SCS01

类型

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

12.1”



应用环境:

工作温度

-20 ~ 70 °C

存储温度

-30 ~~ 80 °C

ROHS

ROHS



典型特征:

风景模式,表面雾面,背光寿命大于5万小时,180度翻转显示



二、天马12.1寸液晶模组TM121SCS01结构详情

像素特征:

解析度

800(RGB)×600 , SVGA

点间距

0.1025×0.3075 (H×V)(mm)

像素排列

RGB垂直条状

像素间距

0.3075×0.3075 (H×V)(mm)

结构尺寸:

显示区域(mm)

246(H) × 184.5(V)

开口区域

249.05(H) × 188.3(V)(mm)

外观尺寸(mm)

279(H) × 209(V)

外观厚度

11.0 (Typ.) mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

风景肖像

风景模式

安装方式:

Face mounting holes (7 pcs) on left, right bezel

其它参数:

重量

425g

表面处理

雾面



三、天马12.1寸液晶模组TM121SCS01光学详情





基本信息:

显示亮度

400 cd/m² (Typ.)

对比度

600:1 (Typ.) (透射)

可视角度

70/70/50/60 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

6 o'clock

响应时间

10/25 (Typ.)(Tr/Td) (ms)



色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

16.2M (6-bit + FRC)

色域

55% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、天马12.1寸液晶模组TM121SCS01电子详情

翻转扫描 :

No

刷新频率:

60Hz

功率消耗:

6.8W (Typ.)



五、天马12.1寸液晶模组TM121SCS01信号详情

信号电气:

电压供应

3.3V (Typ.)

输入电流

270/325mA (Typ./Max.)

信号类型:

LVDS (1 ch, 6/8-bit)

逻辑电压

-

接口特征:

类型

端子

接口详情:

数量

脚数

脚距

脚定义

1pcs

20pins

1.25mm

LVDS-20P1C8B-080B



六、天马12.1寸液晶模组TM121SCS01光源详情



光源特征:

光源类型

CCFL

光源形状

直条

位置

侧入式光源(顶部和底部)

数量

2pcs

是否可换

-

灯管寿命

50K(Min.) (Hours)



灯管电气:

电压供应

770V (Typ.)

电流供应

6.0mA (Typ.)

工作频率

40/55/60KHz (Min./Typ./Max.)

启动电压

930/1120V (Max.)(Ta=+25/0℃)

接口特征:

类型

端子

灯管驱动



七、天马12.1寸液晶模组TM121SCS01 包装详情

包装箱:

数量

重量

包装箱尺寸

20 pcs / 箱

0.43 Kgs

577×421×326 mm (L×W×H)
